kettenraddreifach
  • ISO-No.: 28B-3 (1 3/4“ x 1 1/4“)
  • pitch: 44,45 mm
  • inner width: 30,99 mm
  • Roller-diameter: 27,94 mm
  • Tooth width bf3 120,3 mm
  • ba 4,0 mm (radius width)
  • rx 38,0 mm (min. tooth radius)
No. of teeth pitch circle tip circle hub pilot bore bore  total weight
Ø Ø Ø Ø max. length approx
z d0 dk dn d1 d2 L kg
  Material steel/C45
8 116,15 132,0 74 25 46 180 7,04
9 129,96 148,4 88 25 52 180 9,89
10 143,85 162,3 100 25 61 180 13,10
11 157,77 176,3 112 25 64 180 16,73
12 171,74 189,3 125 25 78 180 20,84
13 185,75 204,2 130 25 70 180 24,70
14 199,76 218,2 130 25 70 180 28,93
15 213,79 232,3 145 30 91 180 34,58
16 227,84 246,3 160 30 105 180 40,44
17 241,90 260,0 160 30 105 180 45,77
18 255,98 274,0 160 30 105 180 51,76
19 270,06 289,0 180 30 100 180 58,07
20 284,15 303,0 180 30 100 180 64,49
21 298,24 317,0 180 30 100 180 71,28
22 312,34 331,0 180 30 100 180 78,10
23 326,44 345,0 180 30 100 180 85,94
24 340,55 359,0 180 30 100 180 101,40
25 354,66 373,0 180 30 100 180 112,07
26 368,77 387,0 180 30 100 180 119,10
27 382,88 401,0 180 30 100 180 126,16
28 397,00 416,0 180 30 100 180 132,89
29 411,12 430,0 180 30 100 180 141,05
30 425,24 444,0 180 30 100 180 148,79
31 439,37 458,0 200 30 110 180 157,65
32 453,49 472,0 200 30 110 180 166,97
33 467,62 486,0 200 30 110 180 177,40
34 481,75 500,0 200 30 110 180 189,87
35 495,88 514,0 200 30 110 180 204,68
36 510,01 529,0 200 30 110 180 219,10
37 524,13 543,0 200 30 110 180 232,69
38 538,27 557,0 200 30 110 180 244,01
39 552,40 571,0 200 30 110 180 257,50
40 566,54 585,0 200 30 110 180 271,10







Zweifach Kettenräder 24B-2 DIN 8187
  • ISO-No.: 24B-2 (1 1/2“ x 1″ mm)
  • pitch: 38,1 mm
  • inner width: 25,4 mm
  • Roller-diameter: 25,4 mm
  • Tooth width bf2 72 mm
  • ba 4 mm (radius width)
  • rx 38 mm (min. tooth radius)
No. of teeth pitch circle tip circle hub prebore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
8 99,55 115,0 58 25 35 95 2,70
9 111,40 126,4 70 25 45 95 3,79
10 123,30 138,0 80 25 50 95 5,01
11 135,21 150,0 90 25 57 100 6,62
12 147,20 162,0 102 25 62 100 8,28
13 159,20 174,2 114 25 70 100 10,13
14 171,20 186,2 128 25 80 100 12,24
15 183,30 198,2 132 25 82 100 14,08
16 195,30 210,3 136 25 88 100 15,88
17 207,30 222,3 136 25 88 100 17,80
18 219,40 234,3 160 25 105 100 21,08
19 231,50 246,5 160 25 105 100 23,26
20 243,50 258,6 160 25 105 100 25,57
21 255,70 270,6 160 25 105 100 28,01
22 267,70 282,7 160 25 105 100 30,59
23 279,80 294,8 160 25 105 100 33,29
24 291,90 306,8 160 25 105 100 36,13
25 304,00 319,0 160 30 105 100 39,09
26 316,10 331,0 160 30 105 100 42,19
27 328,20 343,2 160 30 105 100 45,41
28 340,30 355,2 160 30 105 100 48,77
29 352,40 367,3 160 30 105 100 52,26
30 364,50 379,5 160 30 105 100 55,88
31 376,60 391,6 160 30 105 100 59,19
32 388,70 403,7 160 30 105 100 63,07
33 400,80 415,8 160 30 105 100 67,08
34 412,90 427,8 160 30 105 100 71,21
35 425,00 440,0 160 30 105 100 75,49
36 437,20 452,0 160 30 105 100 79,89
37 449,30 464,2 160 30 105 100 84,43
38 461,40 476,2 160 30 105 100 89,09
39 488,50 473,5 160 30 105 100 98,80
40 485,60 500,6 160 30 105 100 132,81
material: GG-22
38 461,40 476,0 180 45 115 100 42,20
45 546,20 561,0 180 45 115 100 61,00
57 691,60 707,0 200 55 125 110 72,70
76 921,90 937,0 220 55 135 120 125,00
95 1152,33 1167,0 220 55 135 140 175,00

Taper_Zahnriemenscheibe
Typ Material Bauart Zähnezahl Dp De Df Dm F S für Buchse Gewicht ca. kg/St.
TL-28-14M-85 Stahl 4F 28 124,78 122,12 128 102 45 2517 2,70
TL-29-14M-85 Stahl 4F 29 129,23 126,57 138 102 45 2517 3,40
TL-30-14M-85 Stahl 4F 30 133,69 130,99 138 102 45 2517 3,75
TL-3214M-85 Stahl 4F 32 142,60 139,88 154 102 45 2517 4,80
TL-3414M-85 Stahl 4F 34 151,52 148,79 160 102 45 2517 6,00
TL-3614M-85 Stahl 4F 36 160,43 157,68 168 102 51 3020 5,80
TL-3814M-85 Stahl 4F 38 169,34 166,60 184 102 51 3020 6,80
TL-4014M-85 Stahl 4F 40 178,25 175,49 188 102 51 3020 8,00
TL-4414M-85 Stahl 4F 44 196,08 193,28 212 102 51 3020 11,80
TL-4814M-85 Stahl 4F 48 213,90 211,11 226 102 51 3020 15,10
TL-5614M-85 Stahl 4F 56 249,55 246,76 256 170 102 65 3525 19,00
TL-6414M-85 Grauguß 9WF 64 285,21 282,41 296 190 102 65 3525 23,00
TL-7214M-85 Grauguß 9W 72 320,86 318,06 190 102 65 3525 25,00
TL-8014M-85 Grauguß 9A 80 356,51 353,71 190 102 65 3525 26,00
TL-9014M-85 Grauguß 9A 90 401,07 398,28 190 102 65 3525 27,80
TL-11214M-85 Grauguß 9A 112 499,11 496,32 190 102 65 3525 36,50
TL-14414M-85 Grauguß 9A 144 641,71 638,92 190 102 65 3525 48,00
TL-16814M-85 Grauguß 9A 168 748,66 745,87 190 102 65 3525 60,00
TL-19214M-85 Grauguß 3A 192 855,62 852,82 190 102 102 4040 86,00
TL-21614M-85 Grauguß 3A 216 962,57 959,76 190 102 102 4040 91,50

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
14H150 6F Stahl 14 56,60 55,22 64  42 46  58  11 0,91
15H150 6F Stahl 15 60,64 59,27 66  45  46  58  11  0,99
16H150 6F Stahl 16 64,68 63,31 70  45  46  58  11  1,08
17H150 6F Stahl 17 68,72 67,35 75  45  46  58  11  1,15
18H150 6F Stahl 18 72,77 71,39 79  55  46  58  14  1,45
19H150 6F Stahl 19 76,81 75,44 83  60  46  58  14  1,55
20H150 6F Stahl 20 80,85 79,48 87  62  46  58  14  1,66
21H150 6F Stahl 21 84,89 83,52 91  65  46  58  14  1,87
22H150 6F Stahl 22 88,94 87,56 93  68  46  58  14  2,07
23H150 6F Stahl 23 92,98 91,61 97  72  46  58  14  2,28
24H150 6F Stahl 24 97,02 95,65 102  72  46  58  14  2,50
25H150 6F Stahl 25 101,06 99,69 106  72  46  58  14  2,71
26H150 6F Stahl 26 105,11 103,73 112  80  46  58  14  2,99
27H150 6F Stahl 27 109,15 107,78 115  80  46  58  14  3,15
28H150 6F Stahl 28 113,19 111,82 120  80  46  58  14  3,39
29H150 6F Stahl 29 117,23 115,86 123  80  46  58  14  3,57
30H150 6F Stahl 30 121,28 119,90 128  80  46  58  14  3,86
32H150 6F Stahl 32 129,36 127,99 135  80  46  58  14  4,37
33H150 6F Stahl 33 133,40 132,03 140  80  46  58  14  4,66
34H150 6F Stahl 34 137,45 136,07 142  80  46  58  14  4,98
35H150 6F Stahl 35 141,49 140,12 150  80  46  58  14  5,30
36H150 6WF Stahl 36 145,53 144,16 150  80  46  58  14  5,50
38H150 6WF Stahl 38 153,62 152,24 158  80  46  58  14  6,10
40H150 6WF Stahl 40 161,70 160,33 168  80  46  58  14  6,80
42H150 6WF Stahl 42 169,79 168,41 175  80  46  58  19  7,60
44H150 6WF Grauguß 44 177,87 176,50 184  80  46  58  19  8,50
45H150 6WF Grauguß 45 181,91 180,54 192  80  46  58  19  9,00
48H150 6WF Grauguß 48 194,04 192,67 200  90  46  65  19  6,70
49H150 6W Grauguß 49 198,08 196,71  90  46  65  19  7,00
50H150 6W Grauguß 50 202,13 200,75  90  46  65  19  7,10
52H150 6W Grauguß 52 210,21 208,84  90  46  65  19  7,30
58H150 6A Grauguß 58 234,47 233,09  90  46  65  19  8,10
60H150 6A Grauguß 60 242,55 241,18  90  46  65  19  9,00
70H150 6A Grauguß 70 282,98 281,61  100  46  65  24  10,50
72H150 6A Grauguß 72 291,06 289,69  100  46  65  24  11,00
82H150 6A Grauguß 82 331,49 330,12  100  46  65  24  12,00
84H150 6A Grauguß 84 339,57 338,20  100  46  65  24  13,00
94H150 6A Grauguß 94 380,00 378,63  120  46  65  24  16,00
96H150 6A Grauguß 96 388,08 386,71  120  46  65  24  17,00
106H150 6A Grauguß 106 428,51 427,14  120  46  65  24  19,50
116H150 6A Grauguß 116 468,93 467,56  120  46  65  24  22,00
118H150 6A Grauguß 118 477,02 475,65  120  46  65  24  23,50
120H150 6A Grauguß 120 485,10 483,73  120  46  65  24  25,00
150H150 6A Grauguß 150 606,38 605,01  120  46  65  24  31,50
152H150 6A Grauguß 152 614,47 613,09  120  46  65  24  33,00
154H150 6A Grauguß 154 622,55 621,18  120  46  65  24  34,50
156H150 6A Grauguß 156 630,64 629,26  120  46  65  24  36,00

38

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
22-8M-30 Stahl 6F 22 56,02 54,65 60 43 38 48 12 0,69
24-8M-30 Stahl 6F 24 61,12 59,75 66 45 38 48 12 0,84
26-8M-30 Stahl 6F 26 66,21 64,84 70 48 38 48 12 1,00
28-8M-30 Stahl 6F 28 71,30 70,08 75 50 38 48 15 1,12
30-8M-30 Stahl 6F 30 76,39 75,13 83 55 38 48 15 1,32
32-8M-30 Stahl 6F 32 81,49 80,16 87 60 38 48 15 1,53
34-8M-30 Stahl 6F 34 86,58 85,22 91 70 38 48 15 1,80
36-8M-30 Stahl 6F 36 91,67 90,30 97 75 38 48 15 1,99
38-8M-30 Stahl 6F 38 96,77 95,39 102 75 38 48 15 2,27
40-8M-30 Stahl 6F 40 101,86 100,49 106 75 38 48 15 2,40
44-8M-30 Stahl 6F 44 112,05 110,67 120 75 38 48 15 2,80
48-8M-30 Stahl 6F 48 122,23 120,86 128 75 38 48 15 3,20
56-8M-30 Stahl 6WF 56 142,60 141,23 150 80 38 48 15 3,60
64-8M-30 Stahl 6WF 64 162,97 161,60 168 80 38 48 15 4,30
72-8M-30 Stahl 6WF 72 183,35 181,97 192 80 38 48 15 4,80
80-8M-30 Grauguß 6W 80 203,72 202,35 90 38 48 15 5,10
90-8M-30 Grauguß 6A 90 229,18 227,81 90 38 48 15 5,70
112-8M-30 Grauguß 6A 112 285,21 283,83 90 38 48 18 6,80
144-8M-30 Grauguß 6A 144 366,69 365,32 90 38 48 20 9,30
168-8M-30 Grauguß 6A 168 427,81 426,44 100 38 48 20 11,40
192-8M-30 Grauguß 6A 192 488,92 487,55 100 38 48 20 16,00



Material: Aluminium 6082 T6 UNI 9006/4



Typ Zähnezahl De Lu L Gewicht kg/St.
ST5-12 12 17,85 125 140 0,08
ST5-13 13 19,45 125 140 0,10
ST5-14 14 21,05 132 140 0,12
ST5-15 15 22,65 132 140 0,14
ST5-16 16 24,20 140 140 0,15
ST5-17 17 25,80 140 140 0,18
ST5-18 18 27,40 140 140 0,20
ST5-19 19 29,00 140 140 0,23
ST5-20 20 30,60 160 160 0,30
ST5-21 21 32,30 160 160 0,33
ST5-22 22 33,85 160 160 0,36
ST5-23 23 35,45 160 160 0,40
ST5-24 24 37,00 160 160 0,44
ST5-25 25 38,60 160 160 0,47
ST5-26 26 40,20 160 160 0,51
ST5-27 27 41,80 160 160 0,55
ST5-28 28 43,35 160 160 0,60
ST5-29 29 44,95 160 160 0,65
ST5-30 30 46,55 160 160 0,69
ST5-31 31 48,15 160 160 0,74
ST5-32 32 49,70 160 160 0,81
ST5-33 33 51,30 160 160 0,86
ST5-34 34 52,85 160 160 0,90
ST5-35 35 54,45 160 160 0,96
ST5-36 36 56,05 160 160 1,02
ST5-38 38 59,25 160 160 1,14
ST5-40 40 62,45 160 160 1,28
ST5-42 42 65,60 160 160 1,41
ST5-44 44 68,80 160 160 1,55
ST5-45 45 70,40 160 160 1,63
ST5-46 46 72,00 160 160 1,70
ST5-48 48 75,15 160 160 1,85
ST5-50 50 78,35 160 160 2,06
ST5-52 52 81,55 160 160 2,19
ST5-54 54 84,70 160 160 2,30
ST5-55 55 86,30 160 160 2,42
ST5-56 56 87,90 160 160 2,55
ST5-58 58 91,10 160 160 2,74
ST5-60 60 94,25 160 160 2,94
ST5-62 62 97,45 160 160 3,25
ST5-64 64 100,65 160 160 3,36
ST5-65 65 102,25 160 160 3,78
ST5-70 70 110,20 160 160 4,04
ST5-72 72 113,25 160 160 4,29


Material: Aluminium 6082 T6 UNI 9006/4





Typ Bauart Zähnezahl Dp De Df Dm F L d Gewicht kg/St.
66T10/18-2 6F 18 57,45 55,45 60 40 56 66 10 0,422
66T10/19-2 6F 19 60,65 58,65 66 44 56 66 10 0,466
66T10/20-2 6F 20 63,80 61,80 66 46 56 66 12 0,520
66T10/22-2 6F 22 70,20 68,20 75 52 56 66 12 0,640
66T10/24-2 6F 24 76,55 74,55 83 58 56 66 12 0,736
66T10/25-2 6F 25 79,75 77,70 83 60 56 66 12 0,766
66T10/26-2 6F 26 82,90 80,90 87 60 56 66 12 0,845
66T10/27-2 6F 27 86,10 84,10 91 60 56 66 12 0,946
66T10/28-2 6F 28 89,25 87,25 93 60 56 66 12 1,100
66T10/30-2 6F 30 95,65 93,65 97 60 56 66 12 1,169
66T10/32-2 6F 32 102,00 100,00 106 65 56 66 12 1,300
66T10/36-2 6F 36 114,75 112,75 120 70 56 66 16 1,637
66T10/40-2 6F 40 127,45 125,45 131 80 56 66 16 1,999
66T10/44-0 6 44 140,20 138,20 88 56 66 16 2,420
66T10/48-0 6 48 152,95 150,95 95 56 66 16 2,830
66T10/60-0 6 60 191,15 189,10 110 56 66 16 4,366

round link chain

The round link chains DIN 763/ 5685 „C“ are available in bright, hot-dip galvanized, zinc-plated and stainless steel design. The given weights and breaking forces refer to hot-dip galvanized or zinc-plated chains.

Chain- nominal thickness pitch width weight testing force
breaking load
no. d t b approx kg / m kN kN
K 3×26 3 26 12 0,15 1,25 5
K 3,5×28 3,5 28 14 0,195 1,5 6
K 4×32 4 32 16 0,26 1,88 7,5
K 4,5×34 4,5 34 18 0,335 2,5 10
K 5×35 5 35 20 0,41 3,25 13
K 6×42 6 42 24 0,605 3,75 15
K 7×49 7 49 28 0,8 5,25 21
K 8×52 8 52 32 1,065 7 28
K 10×65 10 65 40 1,68 12,5 50
K 13×82 13 82 50 2,925 20 80
K 16×100 16 100 60 4,365 31,25 125
K 20×120 20 120 75 7,6 50 200
K 22×125 22 125 78 8 60 240

simplex roller chain
inner width pin- roller- pin- total- plate bearing breaking- weight
dia. dia. length length  height area load
pitch ISO / DIN b1 d2 d1 l 1 a g f FB q
No. mm mm mm mm mm mm cm N kg/m
min. max. max. max. max. ca. min. ca.
1/2″ x 1/8″ K081-1 3,30 3,66 7,75 10,2 11,70 9,9 0,21 8.200 0,28
K082-1 2,38 3,66 7,75 8,2 9,70 9,9 0,17 10.000 0,26
K083-1 4,88 4,09 7,75 12,9 14,40 10,3 0,32 12.000 0,42
1/2″ x 3/16″ L K415 4,88 3,66 7,75 11,2 12,70 10,5 0,28 9.800 0,33
1/2″ x 3/16″V K084-1 4,88 4,09 7,75 14,8 16,30 11,2 0,35 16.000 0,59
1/2″ x 5,4 K086-1 5,40 4,45 8,51 14,0 15,90 10,7 0,39 18.200 0,62
1/2″ x 1/4″ x 7,75 K420 6,40 3,97 7,75 15,4 16,90 11,5 0,38 15.000 0,50
1/2″ x 1/4″ x 8,51 K423 6,40 4,45 8,51 15,6 17,30 12,5 0,44 19.600 0,68
ASA 41 K085-1 6,38 3,58 7,77 14,0 16,00 9,9 0,32 6.800 0,38
428H K428H 7,85 4,45 8,51 18,80 19,90 11,8 0,50 20.600 0,79
428 K08B-1 7,75 4,45 8,51 17,0 20,90 11,8 0,50 18.000 0,70


Material: Grauguß

für Keilriemen 16,3 mm bzw. 17 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPB224-8 224 231 3535 90 196
SPB236-8 236 243 3535 90 196
SPB250-8 250 257 3535 90 196
SPB280-8 280 287 3535 90 196
SPB315-8 315 322 3535 90 196
SPB335-8 335 342 4040 100 196
SPB355-8 355 362 4040 100 196
SPB400-8 400 407 4040 100 196
SPB450-8 450 457 4545 110 196
SPB500-8 500 507 4545 110 196
SPB560-8 560 567 4545 110 196
SPB630-8 630 637 4545 110 196
SPB710-8 710 717 4545 110 196
SPB800-8 800 807 4545 110 196
SPB900-8 900 907 5050 125 196
SPB1000-8 1000 1007 5050 125 196

platewheel simplex



  • ISO-No.: 12 B-1 (3/4“ x 7/16“)
  • pitch: 19,05 mm
  • inner width: 11,68 mm
  • Roller-dia.: 12,07 mm
  • tooth width bf1: 11,1 mm
  • ba 2 mm (radius width)
  • rx 19 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
10 61,6 69 12 0,20
11 67,6 75 14 0,24
12 73,6 82 14 0,29
13 79,6 88 14 0,35
14 85,6 94 14 0,41
15 91,6 100 14 0,47
16 97,6 105 14 0,54
17 103,7 112 14 0,62
18 109,7 118 14 0,70
19 115,7 124 14 0,78
20 121,8 130 14 0,87
21 127,8 136 16 0,95
22 133,9 142 16 1,05
23 139,9 149 16 1,15
24 145,9 154 16 1,26
25 152,0 160 16 1,37
26 158,0 166 16 1,50
27 164,1 173 16 1,64
28 170,1 179 16 1,78
29 176,2 184 16 1,88
30 182,3 191 16 1,99
31 188,3 196 20 2,12
32 194,4 204 20 2,26
33 200,4 209 20 2,38
34 206,5 215 20 2,56
35 212,5 221 20 2,70
36 218,6 227 20 2,84
37 224,6 233 20 3,38
38 230,7 236 20 3,21
39 236,7 245 20 3,40
40 242,8 252 20 3,58
41 248,8 257,5 25 3,72
42 254,9 264 25 3,93
43 261,0 270,5 25 3,98
44 267,0 276,5 25 4,40
45 273,1 283 25 4,60
46 279,2 288 25 4,93
48 291,3 301 25 5,13
49 297,3 306 25 5,40
50 303,4 313 25 5,64
54 327,6 337 25 6,62
57 345,8 355 25 7,56
60 364,0 373 25 8,20
65 394,3 404 25 9,60
70 424,6 434 30 11,25
76 461,0 471 30 13,08
80 485,2 494 30 15,19
90 545,8 555 30 18,89
95 576,2 585 30 21,12

simplex sprocket
  • ISO-No.: 10 B-1 (5/8“ x 3/8“)
  • pitch: 15,875 mm
  • inner width: 9,65 mm
  • roller-dia.: 10,16 mm
  • tooth width bf1: 9,1 mm
  • ba 1,6 mm (radius width)
  • rx 16 mm (min. tooth radius)

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















Material steel/C45

8

41,48

47

25

10

15

25

0,12

9

46,42

53

30

10

18

25

0,16

10

51,4

58

35

10

20

25

0,18

11

56,3

63

37

12

23

30

0,26

12

61,3

68

42

12

26

30

0,32

13

66,3

73

47

12

29

30

0,40

14

71,3

78

52

12

32

30

0,49

15

76,4

83

57

12

35

30

0,58

16

81,4

88

60

12

38

30

0,74

17

86,4

93

60

12

38

30

0,78

18

91,4

98

70

14

44

30

0,83

19

96,5

103

70

14

44

30

0,88

20

101,5

108

75

14

47

30

0,93

21

106,5

113

80

16

47

30

1,15

22

111,6

118

80

16

50

30

1,21

23

116,6

123

80

16

50

30

1,27

24

121,6

128

80

16

50

30

1,33

25

126,7

134

85

20

50

30

1,39

26

131,7

139

85

20

53

35

1,81

27

136,7

144

90

20

53

35

1,88

28

141,8

148

90

20

56

35

1,98

29

146,8

154

90

20

56

35

2,06

30

151,9

159

90

20

56

35

2,10

31

156,9

164

95

20

60

35

2,19

32

162,0

169

95

20

60

35

2,27

33

167,0

174

95

20

60

35

2,31

34

172,1

179

95

20

60

35

2,45

35

177,1

184

95

20

60

35

2,54

36

182,1

189

100

20

63

35

2,63

37

187,2

194

100

20

63

35

2,72

38

192,2

199

100

20

63

35

2,81

39

197,2

204

100

20

63

35

2,95

40

202,3

209

100

20

63

35

3,10

Material GG20

38

192,2

200

80

19

45

40

3,90

45

227,6

235

80

19

45

40

4,20

57

288,2

296

90

23

50

45

5,25

76

384,2

392

90

23

50

50

7,10

95

480,1

488

100

23

55

56

10,00

114

576,13

584,1

100

23

55

56

14,50

kettenradscheibe dreifach
  • ISO-No.: 32B-3 (2“ x 1 1/4″)
  • pitch: 50,8 mm
  • inner width: 30,99 mm
  • Roller-dia.: 29,21 mm
  • tooth width bf3: 146 mm
  • ba 6 mm (radius width)
  • rx 51 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 132,74 153,2 25 8,83
9 148,54 169,0 25 11,99
10 164,39 185,0 25 15,63
11 180,31 200,8 30 19,20
12 196,29 216,8 30 23,78
13 212,29 232,8 30 28,83
14 228,29 248,8 30 34,35
15 244,30 264,8 30 40,34
16 260,40 280,9 30 46,47
17 276,46 296,9 30 53,40
18 292,55 313,0 30 60,80
19 308,66 329,1 30 68,68
20 324,71 345,2 30 77,02
21 340,82 361,3 40 85,84
22 356,98 377,5 40 95,36
23 373,08 393,6 40 104,88
24 389,18 409,7 40 115,35
25 405,33 425,8 40 125,81
26 421,44 441,9 40 137,92
27 437,59 458,1 40 150,03
28 453,69 474,2 40 162,14
29 469,85 492,0 40 174,25
30 486,00 506,5 40 186,37
35 566,71 589,5 40 258,69
38 615,16 635,5 40 307,73
40 647,47 670,3 40 359,70
45 728,24 751,0 40 438,64
50 809,04 831,8 40 549,27
57 922,16 945,0 40 716,72
60 970,65 993,4 40 921,69
76 1229,27 1252,0 40 1295,64



  • ISO-No.: 28B-2 (1 3/4“ x 1 1/4“)
  • pitch: 44,45 mm
  • inner width: 30,99 mm
  • Roller-dia.: 27,94 mm
  • tooth width bf2: 88,4 mm
  • ba 5,0 mm (radius width)
  • rx 44,0 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 116,15 132,0 25 4,01
9 129,96 148,4 25 5,48
10 143,85 162,3 25 7,17
11 157,77 176,3 25 8,92
12 171,74 189,3 25 11,04
13 185,75 204,2 25 13,38
14 199,76 218,2 25 15,94
15 213,79 232,3 25 18,72
16 227,84 246,3 30 21,71
17 241,90 260,0 30 24,92
18 255,98 274,0 30 28,36
19 270,06 289,0 30 32,00
20 284,15 303,0 30 35,87
21 298,24 317,0 30 39,96
22 312,34 331,0 30 44,26
23 326,44 345,0 30 48,78
24 340,55 359,0 30 52,81
25 354,66 373,0 30 58,50
26 368,77 387,0 30 63,28
27 382,88 401,0 30 68,91
28 397,00 416,0 30 74,29
29 411,12 430,0 30 80,23
30 425,24 444,0 30 86,17
31 439,37 458,0 30 92,87
32 453,49 472,0 30 99,27
33 467,62 486,0 30 105,67
34 481,75 500,0 30 112,07
35 495,88 514,0 30 119,69
36 510,01 529,0 30 127,27
37 524,13 543,0 30 134,85
38 538,27 557,0 30 142,42
39 552,40 571,0 30 150,01
40 566,54 585,0 30 158,67
45 637,22 656,0 30 203,10
50 707,91 726,0 30 252,99
57 806,90 825,0 40 332,00
60 849,32 869,0 40 349,50
76 1075,62 1095,0 40 600,35
Welded round ring

execution: Welded round ring electro galvanized



weight approx
 w L kg/pcs.



mm mm
4,0 20 0,008
4,5 25 0,012
5,0 30 0,018
5,5 35 0,023
6,0 40 0,032
6,5 45 0,044
7,0 50 0,055
7,5 55 0,068
8,0 60 0,086
10,0 70 0,155



hoisting chains EN 818-7 (DIN 5684-8)

Hebezeugketten EN 818-7

Design: bright, zinc-plated, hot-dip galvanized EN 818-7



Chain- nominal thickness pitch width weight load capacity load capacity
no. w p H approx kg* kg**
mm mm mm  kg / m
K3,0x9,0 3,0 9,0 10,4 0,21 140
K4,0x12,0 4,0 12,0 13,7 0,35 400 500
K5,0x15,0 5,0 15,0 16,9 0,54 630 750
K5,6×17,0 5,6 17,0 18,9 0,68 800 1000
K6,0x18,0 6,0 18,0 20,2 0,80 900 1120
K6,0x18,5 6,0 18,5 20,2 0,80 900 1120
K6,3×19,0 6,3 19,0 21,4 0,86 1000 1200
K6,3×19,1 6,3 19,1 21,4 0,86 1000 1200
K6,5×18,5 6,5 18,5 21,8 0,94 1100 1300
K6,5×19,5 6,5 19,5 21,8 0,92 1100 1300
K7,0x21,0 7,0 21,0 23,6 1,10 1250 1500
K7,0x22,0 7,0 22,0 23,6 1,10 1250 1500
K7,1×20,2 7,1 20,2 23,6 1,10 1250 1500
K7,1×21,2 7,1 21,2 23,9 1,10 1250 1500
K7,9×21,8 7,9 21,8 27,0 1,40 1600 2000
K7,9×23,0 7,9 23,0 27,0 1,40 1600 2000
K8,0x22,0 8,0 22,0 27,0 1,40 1600 2000
K8,0x24,0 8,0 24,0 27,0 1,40 1600 2000
K9,0x27,0 9,0 27,0 30,4 1,80 2000 2500
K9,5×25,7 9,5 25,7 31,2 2,00 2240 2800
K9,5×28,6 9,5 28,6 31,2 1,90 2240 2800
K10,0x28,0 10,0 28,0 34,0 2,20 2500 3200
K10,0x30,0 10,0 30,0 34,0 2,20 2500 3200
K11,0x31,0 11,0 31,0 37,4 2,70 3000 3750
K11,2×34,0 11,2 34,0 38,0 2,70 3150 4000
K11,5×33,0 11,5 33,0 38,9 2,90 3150 4000
K13,0x36,0 13,0 36,0 44,2 3,80 4250 5300
K16,0x45,0 16,0 45,0 54,4 5,70 6300 8000
K22,0x66,0 22,0 66,0 75,0 10,70 12500 16000



* motoric hoisting devices
** hand hoisting devices

kettenraddreifach
  • ISO-No.: 32B-3 (2“ x 1 1/4“)
  • pitch: 50,8 mm
  • inner width: 30,99 mm
  • Roller-diameter: 29,21 mm
  • Tooth width bf3 120,3 mm
  • ba 4,0 mm (radius width)
  • rx 38,0 mm (min. tooth radius)



No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z d0 dk dn d1 d2 L kg
  Material steel/C45
8 132,74 153,2 82 30 51 180 9,90
9 148,54 169,0 88 30 52 180 13,65
10 164,39 185,0 104 30 60 180 17,97
11 180,31 200,8 120 30 64 180 22,22
12 196,29 216,8 133 30 71 180 27,23
13 212,29 232,8 145 30 91 180 32,98
14 228,29 248,8 160 30 105 180 38,50
15 244,30 264,8 160 30 105 180 45,04
16 260,40 280,9 160 30 105 180 51,50
17 276,46 296,9 180 30 115 180 61,45
18 292,55 313,0 180 30 115 180 68,85
19 308,66 329,1 200 30 110 180 76,73
20 324,71 345,2 200 30 110 180 85,07
21 340,82 361,3 200 30 110 180 93,89
22 356,98 377,5 200 30 110 180 102,54
23 373,08 393,6 200 30 110 180 112,93
24 389,18 409,7 200 30 110 180 123,40
25 405,33 425,8 200 30 110 180 133,86
26 421,44 441,9 200 30 110 180 149,00
27 437,59 458,1 200 30 110 180 164,14
28 453,69 474,2 200 30 110 180 179,28
30 486,00 506,5 200 30 110 180 194,42





Zweifach Kettenräder 28B-2 DIN 8187
  • ISO-No.: 28B-2 (1 3/4“ x 1 1/4″ mm)
  • pitch: 44,45 mm
  • inner width: 30,99 mm
  • Roller-diameter : 27,94 mm
  • Tooth width bf2 88,4 mm
  • ba 5 mm (radius width)
  • rx 44 mm (min. tooth radius)
No. of teeth
pitch circle tip circle hub pilot bore
bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
8 116,15 132,0 74 25 46 120 4,75
9 129,96 148,4 88 25 52 120 6,66
10 143,85 162,3 100 25 61 120 8,79
11 157,77 176,3 112 25 64 120 11,19
12 171,74 189,3 125 25 78 120 13,91
13 185,75 204,2 130 25 80 120 16,25
14 199,76 218,2 130 25 80 120 18,81
15 213,79 232,3 145 30 91 120 22,64
16 227,84 246,3 160 30 105 120 26,52
17 241,90 260,0 160 30 105 120 29,74
18 255,98 274,0 160 30 105 120 33,17
19 270,06 289,0 180 30 110 120 38,14
20 284,15 303,0 180 30 110 120 42,02
21 298,24 317,0 180 30 110 120 49,10
22 312,34 331,0 180 30 110 120 50,40
23 326,44 345,0 180 30 110 120 54,92
24 340,55 359,0 180 30 110 120 60,67
25 354,66 373,0 180 30 110 120 64,62
26 368,77 387,0 180 30 110 120 69,28
27 382,88 401,0 180 30 110 120 75,15
28 397,00 416,0 180 30 110 120 80,28
29 411,12 430,0 180 30 110 120 89,41
30 425,24 444,0 180 30 110 120 92,17
31 439,37 458,0 200 30 125 120 99,11
32 453,49 472,0 200 30 125 120 110,66
33 467,62 486,0 200 30 125 120 115,61
34 481,75 500,0 200 30 125 120 120,44
35 495,88 514,0 200 30 125 120 127,7
36 510,01 529,0 200 30 125 120 133,99
37 524,13 543,0 200 30 125 120 144,35
38 538,27 557,0 200 30 125 120 149,90
39 552,40 571,0 200 30 125 120 155,10
40 566,54 585,0 200 30 125 120 167,15

Taper_Zahnriemenscheibe
Typ Material Bauart Zähnezahl Dp De Df Dm F S für Buchse Gewicht ca. kg/St.
TL-28-14M-115 Stahl 4F 28 124,78 122,12 128 133 45 2517 3,77
TL-29-14M-115 Stahl 4F 29 129,23 126,57 138 133 45 2517 4,00
TL-30-14M-115 Stahl 4F 30 133,69 130,99 138 133 45 2517 5,00
TL-3214M-115 Stahl 4F 32 142,60 139,88 154 133 45 2517 6,80
TL-3414M-115 Stahl 4F 34 151,52 148,79 160 133 45 2517 6,80
TL-3614M-115 Stahl 4F 36 160,43 157,68 168 133 41 3020 7,00
TL-3814M-115 Stahl 4F 38 169,34 166,60 184 133 41 3020 8,40
TL-4014M-115 Stahl 4F 40 178,25 175,49 188 133 41 3020 9,20
TL-4414M-115 Stahl 4F 44 196,08 193,28 212 133 28,5 3030 14,00
TL-4814M-115 Stahl 4F 48 213,90 211,11 226 133 28,5 3030 17,10
TL-5614M-115 Stahl 4F 56 249,55 246,76 256 133 22 3535 24,80
TL-6414M-115 Grauguß 9WF 64 285,21 282,41 296 190 133 22 3535 27,00
TL-7214M-115 Grauguß 9W 72 320,86 318,06 190 133 22 3535 29,00
TL-8014M-115 Grauguß 9A 80 356,51 353,71 190 133 22 3535 32,00
TL-9014M-115 Grauguß 9A 90 401,07 398,28 190 133 22 3535 36,50
TL-11214M-115 Grauguß 9A 112 499,11 496,32 190 133 22 3535 46,00
TL-14414M-115 Grauguß 9A 144 641,71 638,92 190 133 15,5 4040 68,00
TL-16814M-115 Grauguß 9A 168 748,66 745,87 190 133 15,5 4040 82,60
TL-19214M-115 Grauguß 9A 192 855,62 852,82 190 133 15,5 4040 96,00
TL-21614M-115 Grauguß 9A 216 962,57 959,76 190 133 15,5 4040 107,00

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
 14H200  6F  Stahl 14  56,60  55,22 64  42 58,7  70  11 1,13
 15H200  6F  Stahl  15  60,64  59,27  66  45  58,7  70  11  1,21
 16H200  6F  Stahl  16  64,68  63,31  70  45  58,7  70  11  1,30
 17H200  6F  Stahl  17  68,72  67,35  75  45  58,7  70  11  1,45
 18H200  6F  Stahl  18  72,77  71,39  79  55  58,7  70  14  1,65
 19H200  6F  Stahl  19  76,81  75,44  83  60  58,7  70  14  1,90
 20H200  6F  Stahl  20  80,85  79,48  87  62  58,7  70  14  2,11
 21H200  6F  Stahl  21  84,89  83,52  91  65  58,7  70  14  2,23
 22H200  6F  Stahl  22  88,94  87,56  93  68  58,7  70  14  2,45
 23H200  6F  Stahl  23  92,98  91,61  97  72  58,7  70  14  2,71
 24H200  6F  Stahl  24  97,02  95,65  102  72  58,7  70  14  2,97
 25H200  6F  Stahl  25  101,06  99,69  106  72  58,7  70  14  3,32
 26H200  6F  Stahl  26  105,11  103,73  112  80  58,7  70  14  3,61
 27H200  6F  Stahl  27  109,15  107,78  115  80  58,7  70  14  3,90
 28H200  6F  Stahl  28  113,19  111,82  120  80  58,7  70  14  4,10
 29H200  6F  Stahl  29  117,23  115,86  123  80  58,7  70  14  4,42
 30H200  6F  Stahl  30  121,28  119,90  128  80  58,7  70  14  4,74
 32H200  6F  Stahl  32  129,36  127,99  135  80  58,7  70  14  5,60
 33H200  6F  Stahl  33  133,40  132,03  140  80  58,7  70  14  5,90
 34H200  6F  Stahl  34  137,45  136,07  142  80  58,7  70  14  6,20
 35H200  6F  Stahl  35  141,49  140,12  150  80  58,7  70  14  6,60
 36H200  6WF  Stahl  36  145,53  144,16  150  80  58,7  70  14  7,10
 38H200  6WF  Stahl  38  153,62  152,24  158  80  58,7  70  14  7,80
 40H200  6WF  Stahl  40  161,70  160,33  168  80  58,7  70  14  8,40
 42H200  6WF  Stahl  42  169,79  168,41  180  80  58,7  70  19  9,70
 44H200  6WF  Grauguß  44  177,87  176,50  184  80  58,7  70  19  10,50
 45H200  6WF  Grauguß  45  181,91  180,54  192  80  58,7  70  19  11,30
 48H200  6WF  Grauguß  48  194,04  192,67  200  90  58,7  75  24  8,60
 49H200  6W  Grauguß  49  198,08  196,71  –  90  58,7  75  24  7,60
 50H500  6W  Grauguß  50  202,13  200,75  –  90  58,7  75  24  8,30
 52H200  6W  Grauguß  52  210,21  208,84  –  80  58,7  75  24  8,50
 58H200  6A  Grauguß  58  234,47  233,09  – 90  58,7  75  24  10,00
 60H200  6A  Grauguß  60  242,55  241,18  –  90  58,7  75  24  11,00
 70H200  6A  Grauguß  70  282,98  281,61  –  100  58,7  75  28  12,50
 72H200  6A  Grauguß  72  291,06  289,69  –  100  58,7  75  28  14,00
 82H200  6A  Grauguß  82  331,49  330,12  –  100  58,7  75  28  13,50
 84H200  6A  Grauguß  84  339,57  338,20  –  100  58,7  75  28  15,00
 94H200  6A  Grauguß  94  380,00  378,63  –  120  58,7  75  28  18,90
 96H200  6A  Grauguß  96  388,08  386,71  –  120  58,7  75  28  20,30
 106H200  6A  Grauguß  106  428,51  427,14  –  120  58,7  75  28  22,50
 116H200  6A  Grauguß  116  468,93  467,56  –  120  58,7  75  28  24,70
 118H200  6A  Grauguß  118  477,02  475,65  –  120  58,7  75  28  26,00
 120H200  6A  Grauguß  120  485,10  483,73  –  120  58,7  75  28  28,00
 150H200  6A  Grauguß  150  606,38  605,01  –  120  58,7  75  28  32,50
 152H200  6A  Grauguß  152  614,47  613,09  –  120  58,7  75  28  35,00
 154H200  6A  Grauguß  154  622,55  621,18  –  120  58,7  75  28  38,00
 156H200  6A  Grauguß  156  630,64  629,26  –  120  58,7  75  28  41,00



Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
22-8M-50 Stahl 6F 22 56,02 54,65 60 43 60 70 12 1,00
24-8M-50 Stahl 6F 24 61,12 59,75 66 45 60 70 12 1,23
26-8M-50 Stahl 6F 26 66,21 64,84 70 48 60 70 15 1,50
28-8M-50 Stahl 6F 28 71,30 70,08 75 50 60 70 15 1,67
30-8M-50 Stahl 6F 30 76,39 75,13 83 55 60 70 15 1,97
32-8M-50 Stahl 6F 32 81,49 80,16 87 60 60 70 15 2,27
34-8M-50 Stahl 6F 34 86,58 85,22 91 70 60 70 15 2,69
36-8M-50 Stahl 6F 36 91,67 90,30 97 75 60 70 15 2,97
38-8M-50 Stahl 6F 38 96,77 95,39 102 75 60 70 15 3,23
40-8M-50 Stahl 6F 40 101,86 100,49 106 75 60 70 18 3,50
44-8M-50 Stahl 6F 44 112,05 110,67 120 75 60 70 18 3,90
48-8M-50 Stahl 6F 48 122,23 120,86 128 75 60 70 18 4,30
56-8M-50 Stahl 10WF 56 142,60 141,23 150 80 60 60 18 5,00
64-8M-50 Stahl 10WF 64 162,97 161,60 168 80 60 60 18 5,60
72-8M-50 Stahl 10WF 72 183,35 181,97 192 80 60 60 18 6,80
80-8M-50 Grauguß 10W 80 203,72 202,35 90 60 60 18 6,90
90-8M-50 Grauguß 10A 90 229,18 227,81 90 60 60 18 8,60
112-8M-50 Grauguß 10A 112 285,21 283,83 90 60 60 18 9,60
144-8M-50 Grauguß 10A 144 366,69 365,32 90 60 60 20 13,80
168-8M-50 Grauguß 10A 168 427,81 426,44 100 60 60 20 16,00
192-8M-50 Grauguß 10A 192 488,92 487,55 100 60 60 20 22,40



Material: Aluminium 6082 T6 UNI 9006/4



Typ Zähnezahl De Lu L Gewicht kg/St.
ST10-15 15 45,90 160 160 0,62
ST10-16 16 49,05 160 160 0,72
ST10-17 17 52,25 160 160 0,82
ST10-18 18 55,45 160 160 0,94
ST10-19 19 58,60 160 160 1,05
ST10-20 20 61,80 160 160 1,17
ST10-21 21 65,00 160 160 1,31
ST10-22 22 68,15 160 160 1,44
ST10-23 23 71,35 160 160 1,60
ST10-24 24 74,55 160 160 1,75
ST10-25 25 77,70 160 160 1,91
ST10-26 26 80,90 160 160 2,06
ST10-27 27 84,10 160 160 2,23
ST10-28 28 87,25 160 160 2,42
ST10-29 29 90,45 160 160 2,66
ST10-30 30 93,65 160 160 2,79
ST10-31 31 96,80 160 160 2,99
ST10-32 32 100,00 160 160 3,20
ST10-33 33 103,20 160 160 3,42
ST10-34 34 106,40 160 160 3,65
ST10-35 35 109,55 160 160 3,88
ST10-36 36 112,75 160 160 4,09
ST10-37 37 115,90 160 160 4,34
ST10-38 38 119,10 160 160 4,59
ST10-40 40 125,45 160 160 5,16
ST10-41 41 128,65 160 160 5,31
ST10-42 42 131,85 160 160 5,65
ST10-44 44 138,20 160 160 6,22
ST10-45 45 141,40 160 160 6,53
ST10-46 46 144,55 160 160 6,84
ST10-48 48 150,95 160 160 7,45
ST10-50 50 157,30 160 160 8,19
ST10-51 51 160,50 160 160 8,56
ST10-52 52 163,65 160 160 8,93
ST10-54 54 170,05 160 160 9,67
ST10-55 55 173,20 160 160 10,04
ST10-56 56 176,40 160 160 10,39
ST10-57 57 179,60 160 160 10,69
ST10-58 58 182,75 160 160 10,96
ST10-59 59 185,95 160 160 11,37
ST10-60 60 189,10 160 160 11,78
ST10-62 62 195,50 160 160 12,66
ST10-70 70 220,95 160 160 16,18
ST10-75 75 236,90 160 160 18,61

simplex roller chain



inner width roller- pin- plate plate pin- total- breaking-load breaking-load weight
Chain pitch inner link dia. dia. height thickness length length standard Ø erreicht
No. p b1 d1 d2 g s1/s2 l1 a FB q
mm mm mm mm mm mm mm mm kN kN kg/m
min. min. max. max. max. max. min. ca.
K520 15,875 6,93 10,16 5,08 13,4 1,7 16,80 19,00 23,00 23 0,78
K12BV 19,050 11,68 12,07 6,10 16,0 2,4 24,50 26,50 36,00 39,9 1,43
K12BH 19,050 11,68 12,07 5,94 16,0 2,4 25,20 26,80 40,00 44,4 1,45
K12BHF1 19,050 11,68 12,07 6,10 16,5 2,5 25,00 27,20 44,00 48,8 1,46
K16BF1 25,400 12,20 15,88 8,28 21,0 4,15/3,1 31,40 32,70 60,00 71,4 2,60
K16BF2 25,400 1702 15,88 8,28 21,0 4,2 38,60 39,80 60,00 71,4 3,08
K16BF5 25,400 12,70 15,88 8,28 20,0 3,5/3,0 30,80 32,10 50,00 57,5 2,37
K16BH 25,400 17,02 15,88 8,90 24,1 4,0/3,1 35,70 38,90 80,00 94,2 3,11
K24BH 38,100 25,40 25,40 14,63 36,2 7,5/6,0 58,60 63,40 255,00 290,1 9,00





platewheel simplex
  • ISO-No.: 16 B-1 (1“ x 17,02mm)
  • pitch: 25,4 mm
  • inner width: 17,02 mm
  • Roller-dia.: 15,88 mm
  • tooth width bf1 16,2 mm
  • ba 2,5 mm (radius width)
  • rx 26 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
8 66,37 77,0 12 0,30
9 74,27 85,0 12 0,39
10 82,19 93,0 15 0,51
11 90,14 99,5 15 0,63
12 98,14 109,0 15 0,77
13 106,12 117,0 15 0,92
14 114,15 125,0 15 1,08
15 122,17 133,0 15 1,26
16 130,20 141,0 19 1,43
17 138,22 149,0 19 1,64
18 146,28 157,0 19 1,85
19 154,33 165,2 19 2,08
20 162,38 173,2 19 2,32
21 170,43 181,2 20 2,58
22 178,48 189,3 20 2,84
23 186,53 197,5 20 3,13
24 194,59 205,5 20 3,42
25 202,66 213,5 20 3,73
26 210,72 221,6 20 4,05
27 218,79 229,6 20 4,38
28 226,85 237,7 20 4,73
29 234,92 245,8 20 5,09
30 243,00 254,0 20 5,46
31 251,08 262,0 25 5,82
32 259,13 270,0 25 6,22
33 267,21 278,5 25 6,63
34 275,28 287,0 25 7,06
35 283,36 296,2 25 7,50
36 291,44 304,6 25 7,95
37 299,51 312,6 25 8,41
38 307,59 320,7 25 8,88
39 315,67 328,8 25 9,37
40 323,73 336,9 25 9,88
41 331,82 345,0 25 10,39
42 339,90 353,0 25 10,92
43 347,98 361,1 25 11,46
44 356,06 369,1 25 12,02
45 364,12 377,1 25 12,60
46 372,21 385,2 25 13,17
47 380,29 393,2 25 13,76
48 388,36 401,3 25 14,37
49 396,44 409,3 25 14,99
50 404,52 417,4 25 15,63
51 412,60 425,5 30 16,25
52 420,67 433,6 30 16,90
53 428,75 441,7 30 17,58
54 436,85 448,3 30 18,26
55 444,93 457,9 30 18,96
56 453,01 466,0 30 19,67
57 461,07 474,0

00,1

30 20,50
58 469,16 482,1 30 21,13
59 477,24 490,2 30 21,91
60 485,32 498,3 30 22,65
62 501,50 514,5 30 24,22
64 517,65 530,7 30 25,84
65 525,73 538,8 30 26,67
66 533,80 546,8 30 27,36
68 549,98 562,9 30 29,23
70 566,14 579,2 30 31,01
72 582,32 595,4 30 32,84
75 606,55 619,7 30 35,68
76 614,65 627,0 30 36,65
78 630,80 643,3 30 38,64
80 646,96 660,0 30 40,68
85 687,40 699,9 30 46,00
90 727,81 740,3 30 51,65
95 768,22 781,1 30 57,62
100 808,63 821,1 30 63,62
110 889,48 902,0 30 77,50
114 921,81 934,3 30 83,31
120 970,33 982,8 30 92,40
125 1010,73 1023,2 30 100,33



simplex sprocket
  • ISO-No.: 12 B-1 (3/4“ x 7/16“)
  • pitch: 19,05 mm
  • inner width: 11,68 mm
  • roller-dia.: 12,07 mm
  • tooth width: bf1 11,1 mm
  • ba 2 mm (radius width)
  • rx 19 mm (min. tooth radius)

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















Material Stahl/C45

8

49,8

57

31

12

18

30

0,12

9

55,7

62

37

12

22

30

0,25

10

61,6

69

42

12

26

30

0,31

11

67,6

75

46

14

28

35

0,46

12

73,6

82

52

14

32

35

0,58

13

79,6

88

58

14

36

35

0,72

14

85,6

94

64

14

40

35

0,86

15

91,6

100

70

14

44

35

1,03

16

97,6

106

75

16

50

35

1,31

17

103,7

112

80

16

50

35

1,38

18

109,7

118

80

16

50

35

1,46

19

115,7

125

80

16

50

35

1,54

20

121,8

130

80

16

50

35

1,63

21

127,8

136

90

20

56

40

2,18

22

133,9

142

90

20

56

40

2,28

23

139,9

149

90

20

56

40

2,38

24

145,9

154

90

20

56

40

2,49

25

152,0

160

90

20

56

40

2,60

26

158,0

166

95

20

58

40

2,87

27

164,1

173

95

20

58

40

3,01

28

170,1

178

95

20

58

40

3,12

29

176,2

184

95

20

58

40

3,26

30

182,3

191

95

20

58

40

3,53

31

188,3

196

100

20

63

40

3,71

32

194,4

204

100

20

63

40

3,87

33

200,4

209

100

20

63

40

3,98

34

206,5

215

100

20

63

40

4,10

35

212,5

221

100

20

63

40

4,22

36

218,6

227

100

20

63

40

4,32

37

224,6

233

100

20

63

40

4,51

38

230,7

239

100

20

63

40

4,74

39

236,7

245

100

20

63

40

4,91

40

242,8

252

100

20

63

40

5,04

 Material GG20

38

230,7

239

100

23

55

56

4,40

45

273,1

283

100

23

55

56

5,00

57

345,8

354

100

29

55

56

6,65

76

461,0

470

100

29

55

56

10,00

95

576,2

586

100

29

55

65

13,00

114

691,36

701

100

29

55

65

24,80



  • ISO-No.: 32B-2 (2“ x 1 1/4“)
  • pitch: 38,1 mm
  • inner width: 30,99 mm
  • Roller-dia.: 29,21 mm
  • tooth width bf2: 87,4 mm
  • ba 6,0 mm (radius width)
  • rx 51,0 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 132,74 153,2 25 5,53
9 148,54 169,0 25 7,46
10 164,39 185,0 25 9,68
11 180,31 200,8 30 11,86
12 196,29 216,8 30 14,64
13 212,29 232,8 30 17,70
14 228,29 248,8 30 21,05
15 244,30 264,8 30 24,68
16 260,40 280,9 30 28,38
17 276,46 296,9 30 32,57
18 292,55 313,0 30 37,05
19 308,66 329,1 30 41,80
20 324,71 345,2 30 46,84
21 340,82 361,3 30 52,15
22 356,98 377,5 30 57,75
23 373,08 393,6 30 63,63
24 389,18 409,7 30 69,80
25 405,33 425,8 30 76,24
26 421,44 441,9 30 82,97
27 437,59 458,1 30 90,12
28 453,69 474,2 30 97,27
29 469,85 492,0 30 104,99
30 486,00 506,5 30 112,70
35 566,71 589,5 30 156,19
38 615,16 635,5 30 185,67
40 647,47 670,3 40 206,73
45 728,24 751,0 40 265,32
50 809,04 831,8 40 328,95
57 922,16 945,0 40 431,27
60 970,65 993,4 40 453,97
76 1229,27 1252,0 40 757,78
"S" hook

execution: S-Haken electro galvanized or stainless steel (AISI316 = 1.4401 = V4A)



weight approx
w kg/St.
mm
2,5 0,003
3,0 0,005
3,5 0,007
4,0 0,009
4,5 0,011
5,0 0,014
5,5 0,019
6,0 0,025
6,5 0,035
7,0 0,040
7,5 0,047
8,0 0,051

round link chains acc. to DIN 32891

round link chains acc. to DIN 32891
Chain- nominal thickness pitch inner width outer width weight load capacity testing force breaking load
no. w p h H kg kN



kN
mm mm mm mm  kg / m
RSK-6×18 6 18 8,0 21,6 0,80 320 6 13
RSK-8×24 8 24 10,8 28,8 1,40 630 13 25
RSK-10×30 10 30 13,5 36,0 2,20 1000 20 40
RSK-13×39 13 39 17,5 46,8 3,80 1600 32 63
RSK-16×48 16 48 21,5 57,6 5,70 2500 50 100
RSK-18×54 18 54 24,3 64,8 7,30 3200 63 125
RSK-20×60 20 60 27,0 72,0 9,00 4000 80 160
RSK-23×69 23 69 31,0 82,8 12,00 5000 100 200
RSK-26×78 26 78 35,0 93,6 15,20 6300 125 250
RSK-32×96 32 96 43,2 115,0 23,00 10000 200 400
RSK-36×108 36 108 48,5 130,0 29,00 12500 250 500
RSK-40×120 40 120 54,0 144,0 36,00 16000 320 630
RSK-45×135 45 135 61,0 162,0 45,50 20000 400 800
Zweifach Kettenräder 32B-2 DIN 8187
  • ISO-No.: 32B-2 (2“ x 1 1/4″ mm)
  • pitch: 50,8 mm
  • inner width: 30,99 mm
  • Roller-diameter: 29,21 mm
  • Tooth width bf2 88,4 mm
  • ba 5 mm (radius width)
  • rx 44 mm (min. tooth radius)
No. of teeth
pitch circle tip circle hub prebore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
8 132,74 153,2 82 30 51 120 6,65
9 148,54 169,0 88 30 52 120 9,14
10 164,39 185,0 104 30 60 120 12,01
11 180,31 200,8 120 30 64 120 14,75
12 196,29 216,8 133 30 71 120 17,95
13 212,29 232,8 145 30 91 120 21,68
14 228,29 248,8 160 30 105 120 25,03
15 244,30 264,8 160 30 105 120 29,30
16 260,40 280,9 160 30 105 120 33,21
17 276,46 296,9 180 30 115 120 38,76
18 292,55 313,0 180 30 115 120 43,24
19 308,66 329,1 200 30 125 120 49,52
20 324,71 345,2 200 30 125 120 54,56
21 340,82 361,3 200 30 125 120 59,87
22 356,98 377,5 200 30 125 120 65,47
23 373,08 393,6 200 30 125 120 71,35
24 389,13 409,7 200 30 125 120 77,52
25 405,33 425,8 200 30 125 120 83,66
26 421,44 441,9 200 30 125 120 90,69
27 437,59 458,1 200 30 125 120 96,10
28 453,69 474,2 200 30 125 120 104,99
30 486,00 506,5 200 30 125 120 120,41

Taper_Zahnriemenscheibe
Typ Material Bauart Zähnezahl Dp De Df Dm F S für Buchse Gewicht ca. kg/St.
TL-3814M-170 Stahl 4F 38 169,34 166,60 184 187 76 3030 11,70
TL-4014M-170 Stahl 4F 40 178,25 175,49 188 187 76 3030 13,00
TL-4414M-170 Stahl 4F 44 196,08 193,28 212 187 89 3535 15,00
TL-4814M-170 Stahl 4F 48 213,90 211,11 226 187 89 3535 19,00
TL-5614M-170 Stahl 4F 56 249,55 246,76 256 187 89 3535 28,50
TL-6414M-170 Grauguß 4F 64 285,21 282,41 296 187 102 4040 41,00
TL-7214M-170 Grauguß 9W 72 320,86 318,06 230 187 102 4040 46,90
TL-8014M-170 Grauguß 9W 80 356,51 353,71 230 187 102 4040 48,00
TL-9014M-170 Grauguß 9A 90 401,07 398,28 230 187 102 4040 52,50
TL-11214M-170 Grauguß 9A 112 499,11 496,32 265 187 127 5050 74,50
TL-14414M-170 Grauguß 9A 144 641,71 638,92 265 187 127 5050 91,00
TL-16814M-170 Grauguß 9A 168 748,66 745,87 265 187 127 5050 116,00
TL-19214M-170 Grauguß 9A 192 855,62 852,82 265 187 127 5050 134,00
TL-21614M-170 Grauguß 9A 216 962,57 959,76 265 187 127 5050 146,50

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
14H300 6F Stahl 14 56,60 55,22 64 42 85,7 100  11 1,35
15H300 6F Stahl 15 60,64 59,27 66 45 85,7  100  11  1,55
16H300 6F Stahl 16 64,68 63,31 70 45 85,7  100  11  1,80
17H300 6F Stahl 17 68,72 67,35 75 45 85,7  100  11  2,10
18H300 6F Stahl 18 72,77 71,39 79 55 85,7  100  19  2,38
19H300 6F Stahl 19 76,81 75,44 83 60 85,7  100  19  2,64
20H300 6F Stahl 20 80,85 79,48 87 62 85,7  100  19  3,10
21H300 6F Stahl 21 84,89 83,52 91 65 85,7  100  19  3,32
22H300 6F Stahl 22 88,94 87,56 93 68 85,7  100  19  3,67
23H300 6F Stahl 23 92,98 91,61 97 72 85,7  100  19  4,00
24H300 6F Stahl 24 97,02 95,65 102 72 85,7  100  19  4,40
25H300 6F Stahl 25 101,06 99,69 106 72 85,7  100  19  4,79
26H300 6F Stahl 26 105,11 103,73 112 80 85,7  100  19  5,20
27H300 6F Stahl 27 109,15 107,78 115 80 85,7  100  19  5,60
28H300 6F Stahl 28 113,19 111,82 120 80 85,7  100  19  5,60
29H300 6F Stahl 29 117,23 115,86 123 80 85,7  100  19  6,00
30H300 6F Stahl 30 121,28 119,90 128 80 85,7  100  19  7,00
32H300 6F Stahl 32 129,36 127,99 135 80 85,7  100  19  7,80
33H300 6F Stahl 33 133,40 132,03 140 80 85,7  100  19  8,70
34H300 6F Stahl 34 137,45 136,07 142 80 85,7  100  19  9,70
35H300 6F Stahl 35 141,49 140,12 150 80 85,7  100  19  9,80
36H300 6WF Stahl 36 145,53 144,16 150 80 85,7  100  19  9,90
38H300 6WF Stahl 38 153,62 152,24 158 80 85,7  100  19  11,00
40H300 6WF Stahl 40 161,70 160,33 168 80 85,7  100  19  12,20
42H300 6WF Stahl 42 169,79 168,41 180 80 85,7  100  24  13,80
44H300 6WF Grauguß 44 177,87 176,50 184 80 85,7  100  24  15,00
45H300 6WF Grauguß 45 181,91 180,54 192 80 85,7  100  24  15,20
48H300 6WF Grauguß 48 194,04 192,67 200 90 85,7  100  24  11,40
49H300 6W Grauguß 49 198,08 196,71 90 85,7  100  24  9,40
50H300 6W Grauguß 50 202,13 200,75 90 85,7  100  24  10,60
52H300 6W Grauguß 52 210,21 208,84 90 85,7  100  24  11,80
58H300 6A Grauguß 58 234,47 2330,9 90 85,7  100  24  12,20
60H300 6A Grauguß 60 242,55 241,18 90 85,7  100  24  13,00
70H300 6A Grauguß 70 282,98 281,61 100 85,7  100  28  16,50
72H300 6A Grauguß 72 291,06 289,69 100 85,7  100  28  18,00
82H300 6A Grauguß 82 331,49 330,12 100 85,7  100  28  19,00
84H300 6A Grauguß 84 339,57 338,20 100 85,7  100  28 20,00
94H300 6A Grauguß 94 380,00 378,63 120 85,7  100  28  25,50
96H300 6A Grauguß 96 388,08 386,71 120 85,7  100  28  27,00
106H300 6A Grauguß 106 428,51 427,14 120 85,7  100  28  27,90
116H300 6A Grauguß 116 468,93 467,56 120 85,7  100  28  28,50
118H300 6A Grauguß 118 477,02 475,65 120 85,7  100  28  31,00
120H300 6A Grauguß 120 485,10 483,73 120 85,7  100  28  33,00
150H300 6A Grauguß 150 606,38 605,01 120 85,7  100  28  38,00
152H300 6A Grauguß 152 614,47 613,09 120 85,7  100  28  40,00
154H300 6A Grauguß 154 622,55 621,18 120 85,7  100  28  42,00
156H300 6A Grauguß 156 630,64 629,26 120 85,7  100 28  44,20

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
22-8M-85 Stahl 6F 22 56,02 54,65 60 43 95 105 12 1,55
24-8M-85 Stahl 6F 24 61,12 59,75 66 45 95 105 12 1,90
26-8M-85 Stahl 6F 26 66,21 64,84 70 48 95 105 12 2,25
28-8M-85 Stahl 6F 28 71,30 70,08 75 50 95 105 15 2,55
30-8M-85 Stahl 6F 30 76,39 75,13 83 55 95 105 15 3,00
32-8M-85 Stahl 6F 32 81,49 80,16 87 60 95 105 15 3,57
34-8M-85 Stahl 6F 34 86,58 85,22 91 70 95 105 15 4,00
36-8M-85 Stahl 6F 36 91,67 90,30 97 75 95 105 15 4,50
38-8M-85 Stahl 6F 38 96,77 95,39 102 75 95 105 15 5,00
40-8M-85 Stahl 6F 40 101,86 100,49 106 75 95 105 18 5,20
44-8M-85 Stahl 6F 44 112,05 110,67 120 75 95 105 18 6,60
48-8M-85 Stahl 6F 48 122,23 120,86 128 75 95 105 18 7,00
56-8M-85 Stahl 6F 56 142,60 141,23 150 80 95 105 18 10,00
64-8M-85 Stahl 10WF 64 162,97 161,60 168 80 95 95 20 10,40
72-8M-85 Stahl 10WF 72 183,35 181,97 192 80 95 95 20 11,40
80-8M-85 Grauguß 10W 80 203,72 202,35 90 95 95 20 11,10
90-8M-85 Grauguß 10A 90 229,18 227,81 90 95 95 20 12,20
112-8M-85 Grauguß 10A 112 285,21 283,83 90 95 95 24 15,00
144-8M-85 Grauguß 10A 144 366,69 365,32 90 95 95 24 21,50
168-8M-85 Grauguß 10A 168 427,81 426,44 100 95 95 24 24,10
192-8M-85 Grauguß 10A 192 488,92 487,55 100 95 95 24 30,60

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl De Df Dm F L d
 53T20/18-2  6F  18  111,75  120  80  38 53 15
 53T20/20-2  6F  20  124,50  138  90  38  53  15
 53T20/22-2  6F  22  137,20  146  90  38  53  15
 53T20/24-2  6F  24  149,95  158  95  38  53  15
 53T20/25-2  6F  25  156,30  168  95  38  53  15
 53T20/30-2  6F  30  188,15  200  110  38  53  15
 53T20/32-2  6W  32  200,85  –  110  38  53  18
 53T20/36-2  6W  36  226,35  –  110  38  53  18
 53T20/40-2  6A  40  251,80  –  110  38  53  20
 53T20/48-2  6A  48  302,70  –  130  38  53  20
 53T20/60-2  6A  60  379,10  –  130  38  53  20
 53T20/72-2  6A  72  455,50  –  140  38  53  20

gearwheel module 2

gearwheel module 2

gearwheel module 2

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight

Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

28

24

18

35

10

0,07

13

30

26

19

35

10

0,10

14

32

28

20

35

10

0,12

15

34

30

22

35

10

0,13

16

36

32

24

35

10

0,14

17

38

34

25

35

10

0,16

18

40

36

25

35

10

0,18

19

42

38

25

35

10

0,20

20

44

40

30

35

10

0,25

21

46

42

30

35

12

0,28

22

48

44

30

35

12

0,30

23

50

46

30

35

12

0,33

24

52

48

35

35

12

0,35

25

54

50

35

35

12

0,37

26

56

52

40

35

12

0,42

27

58

54

40

35

12

0,45

28

60

56

40

35

12

0,48

29

62

58

40

35

14

0,50

30

64

60

40

35

14

0,55

31

66

62

45

35

14

0,60

32

68

64

45

35

14

0,65

33

70

66

45

35

14

0,66

34

72

68

45

35

14

0,69

35

74

70

45

35

14

0,73
36

76

72

45

35

14

0,76

37

78

74

60

35

14

0,83

38

80

76

60

35

14

0,89

39

82

78

60

35

14

0,91

40

84

80

60

35

14

0,95

41

86

82

60

35

16

1,03

42

88

84

60

35

16

1,07

43

90

86

60

35

16

1,10

44

92

88

60

35

16

1,21

45

94

90

60

35

16

1,20

46

96

92

60

35

16

1,30

47

98

94

60

35

16

1,41

48

100

96

70

35

16

1,52

49

102

98

70

35

16

1,56

50

104

100

70

35

16

1,61

51

106

102

70

35

20

1,66

52

108

104

70

35

20

1,59

53

110

106

70

35

20

1,71

54

112

108

70

35

20

1,82

55

114

110

70

35

20

1,87

56

116

112

70

35

20

1,90

57

118

114

70

35

20

1,95

58

120

116

70

35

20

2,05

59

122

118

70

35

20

2,09

60

124

120

70

35

20

2,12

61

126

122

80

35

20

2,28

62

128

124

80

35

20

2,40

63

130

126

80

35

20

2,48

64

132

128

80

35

20

2,55

simplex roller chain



roller- inner width pin- pin- total plate- plate- breaking- weight
pitch dia. inner link dia. length length height thickness load
Chain p d1 b1 d2 l 1 a g s1 / s2 FB q
No. mm mm mm mm mm mm mm mm N kg/m
max. min. max. max. max. max. max. min. ca.
similar to DIN 8188
K 25NP* 6.350 3.30 3.18 2.31 7.90 8.4 6.00 0.80 3.50 0.15
K 35NP* 9.525 5.08 4.77 3.58 12.40 13.2 9.00 1.30 7.90 0.33
K 41NP 12.700 7.77 6.25 3.58 13.75 15.0 9.91 1.30 6.67 0.41
K 40NP 12.700 7.95 7.85 3.96 16.60 17.8 12.00 1.50 14.10 0.62
K 50NP 15.875 10.16 9.40 5.08 20.70 22.2 15.09 2.03 22.20 1.02
K 60NP 19.050 11.91 12.57 5.94 25.90 27.7 18.00 2.42 31.80 1.50
K 80NP 25.400 15.88 15.75 7.92 32.70 35.0 24.00 3.25 56.70 2.60
K 100NP 31.750 19.05 18.90 9.53 40.40 44.7 30.00 4.00 88.50 3.91
similar to DIN 8187
K 04BNP 6.000 4.00 2.80 1.85 6.80 7.8 5.00 0.60 3.00 0.11
K 05BNP 8.000 5.00 3.00 2.31 8.20 8.9 7.10 0.80 5.00 0.20
K 06BNP 9.525 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00 0.41
K 08BNP 12.700 8.51 7.75 4.45 16.70 18.2 11.80 1.60 18.00 0.69
K 10BNP 15.875 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.40 0.93
K 12BNP 19.050 12.07 11.68 5.72 22.50 24.2 16.00 1.85 29.00 1.15
K 16BNP 25.400 15.88 17.02 8.28 36.10 37.4 21.00 4.15/3.1 60.00 2.71
K 20BNP 31.750 19.05 19.56 10.19 41.30 45.0 26.40 4.5/3.5 95.00 3.70

 * bushing chain, dimension d1 means diameter of the bush

No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
8 82,96 98,1 16 0,55
9 92,80 108,0 16 0,73
10 102,70 117,9 16 0,93
11 112,68 127,8 20 1,13
12 122,70 137,8 20 1,38
13 132,70 147,8 20 1,65
14 142,70 157,8 20 1,94
15 152,70 167,9 20 2,26
16 162,80 177,9 20 2,60
17 172,80 187,9 20 2,96
18 182,90 198,0 20 3,34
19 192,90 208,1 20 3,75
20 203,00 218,1 20 4,19
21 213,00 228,2 25 4,62
22 223,10 238,3 25 5,09
23 233,20 248,3 25 5,60
24 243,20 258,4 25 6,18
25 253,30 268,5 25 6,67
26 263,40 278,6 25 7,21
27 273,50 288,6 25 7,81
28 283,60 298,7 25 8,43
29 293,70 308,8 25 9,07
30 303,80 318,9 25 9,73
31 313,90 329,0 25 10,42
32 323,90 339,1 25 11,13
33 334,00 349,2 25 11,87
34 334,10 359,3 25 12,63
35 354,20 369,4 25 13,41
36 364,30 379,5 25 14,22
37 374,40 389,5 25 15,04
38 384,50 399,6 25 15,90
39 394,60 409,7 25 16,77
40 404,60 419,8 25 17,67
41 414,80 429,9 30 18,59
42 424,90 440,0 30 19,54
43 434,90 450,1 30 20,50
44 445,10 460,2 30 21,50
45 455,20 470,3 30 22,51
46 465,30 480,4 30 23,55
47 475,40 490,5 30 24,63
48 485,50 500,6 30 25,70
49 495,60 510,7 30 26,81
50 505,70 520,8 30 27,93
51 515,80 530,9 30 29,10
52 525,80 541,0 30 30,27
53 535,90 551,1 30 31,49
54 546,10 561,2 30 32,69
55 556,20 571,3 30 33,94
56 566,30 581,4 30 35,21
57 576,40 591,5 30 36,51
58 586,40 601,6 30 37,82
59 596,60 611,7 30 39,10
60 606,60 621,8 30 40,53
62 626,90 642,0 30 43,38
64 647,10 662,2 30 46,22
65 657,20 672,3 30 47,70
66 667,30 682,4 30 49,20
68 687,50 702,6 30 52,17
70 707,70 722,8 30 55,45
72 727,90 743,1 30 59,65
75 758,20 773,3 30 63,79
76 768,30 783,5 30 66,53
80 808,70 823,9 30 72,71
85 859,30 874,4 30 82,21
90 909,80 924,9 30 92,30
95 960,30 975,2 30 102,96
100 1010,80 1026,0 30 114,13
114 1152,30 1167,4 30 148,73

simplex sprocket

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

Material Stahl/C45

8

66,37

77

42

16

26

35

0,47

9

74,3

85

50

16

31

35

0,66

10

82,2

93

55

16

34

35

0,80

11

90,1

100

61

16

38

40

1,08

12

98,1

109

69

16

43

40

1,35

13

106,1

117

78

16

49

40

1,71

14

114,1

125

84

16

52

40

2,06

15

122,2

133

92

16

58

40

2,44

16

130,2

141

100

20

64

45

3,16

17

138,2

149

100

20

64

45

3,35

18

146,3

157

100

20

64

45

3,56

19

154,3

165

100

20

64

45

3,77

20

162,4

173

100

20

64

45

4,02

21

170,4

181

110

20

70

50

4,93

22

178,5

189

110

20

70

50

5,20

23

186,5

198

110

20

70

50

5,47

24

194,6

206

110

20

70

50

5,74

25

202,7

214

110

20

70

50

6,03

26

210,7

222

120

20

76

50

6,65

27

218,8

230

120

20

76

50

7,10

28

226,8

238

120

20

76

50

7,45

29

234,9

245,8

120

20

76

50

8,00

30

243,0

255,4

120

20

76

50

8,38

31

251,1

262

120

25

76

50

8,69

32

259,1

270

120

25

76

50

9,09

33

267,2

278,5

120

25

76

50

9,50

34

275,3

287

120

25

76

50

9,93

35

283,4

296,2

120

25

76

50

10,36

36

291,4

304,6

120

25

76

50

10,81

37

299,5

312,6

120

25

76

50

11,28

38

307,6

320,7

120

25

76

50

11,76

39

315,7

328,8

120

25

76

50

12,25

40

323,7

336,9

120

25

76

50

12,75

Material GG20

38

307,6

320,0

110

29

60

65

8,26

45

364,1

377,1

125

29

70

70

10,75

57

461,1

474,0

125

34

70

70

12,90

76

614,6

627,0

140

34

72

80

24,70

95

768,22

781,1

140

39

72

80

32,00

114

921,81

934,3

140

39

72

80

45,50

round link chains acc. to DIN 32895

Rundstahlketten
Chain- nominal thickness pitch inner width outer width weight load capacity
testing force
breaking load
no. w p h H approx kg kN



kN
mm mm mm mm kg / m
RSK-6×18 6 18 8,0 21,6 0,80 320 6 13
RSK-8×24 8 24 10,8 28,8 1,40 630 13 25
RSK-10×30 10 30 13,5 36,0 2,20 1000 20 40
RSK-13×39 13 39 17,5 46,8 3,80 1600 32 63
RSK-16×48 16 48 21,5 57,6 5,70 2500 50 100
RSK-18×54 18 54 24,3 64,8 7,30 3200 63 125
RSK-20×60 20 60 27,0 72,0 9,00 4000 80 160
RSK-23×69 23 69 31,0 82,8 12,00 5000 100 200
RSK-26×78 26 78 35,0 93,6 15,20 6300 125 250
RSK-32×96 32 96 43,2 115,0 23,00 10000 200 400
RSK-36×108 36 108 48,5 130,0 29,00 12500 250 500
RSK-40×120 40 120 54,0 144,0 36,00 16000 320 630
RSK-45×135 45 135 61,0 162,0 45,50 20000 400 800



Screw pin bow schackles



size in mm A +/- 1,2mm C +/- 1,2mm D +/- 0,5mm L +/- 2,0mm E +/-2,0mm B +/- 1,0mm breaking loadin to load capacity in to weight approx in kg
6 12,0 19,8 6,5 46,8 28,0 7,5 3,00 0,50 0,05
8 13,5 21,4 8,0 53,0 29,5 9,5 4,50 0,75 0,09
10 16,8 26,2 9,7 63,2 35,0 11,5 6,00 1,00 0,14
11 19,1 29,5 11,2 78,0 52,0 13,4 9,00 1,50 0,17
12 20,6 33,3 12,7 83,3 46,5 15,5 12,00 2,00 0,33
16 27,0 42,9 16,0 106,5 58,5 19,5 19,50 3,25 0,62
20 32,0 50,8 20,6 126,5 71,0 21,5 28,50 4,75 1,07
22 36,6 58,0 24,6 148,0 83,0 24,0 39,00 6,50 1,64
25 43,0 68,4 27,0 167,0 95,0 27,0 51,00 8,50 2,28
28 46,0 74,0 31,8 190,0 107,0 30,0 57,00 9,50 3,36
32 51,6 82,6 35,0 209,6 117,0 36,0 72,00 12,00 4,31
35 57,2 92,2 38,1 232,7 134,0 39,0 81,00 13,50 6,14
38 60,5 98,6 41,2 254,0 145,0 39,0 102,00 17,00 7,80
45 73,2 127,0 57,2 313,5 177,0 48,0 150,00 25,00 12,60
50 82,6 146,0 61,0 347,5 195,0 67,5 210,00 35,00 20,41

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XH200 6F  Stahl  18  127,34  124,55 140 100 65  100  24 5,90
19XH200  6F Stahl  19  134,41  131,62  146  100  65  100  24  6,50
20XH200  6F Stahl  20  141,49  138,69  155  100  65  100  24  7,20
21XH200  6F Stahl  21  148,56  145,77  160  110  65  100  24  7,90
22XH200  6F  Stahl  22  155,64  152,84  168  110  65  100  24  8,70
24XH200  6F  Stahl  24  169,79  166,99  184  120  65  100  24  10,60
25XH200  6F  Stahl  25  176,86  174,07  188  120  65  100  24  11,40
26XH200  6F  Stahl  26  183,94  181,14  200  120  65  100  24  12,20
27XH200  6F  Stahl  27  191,01  188,22  200  120  65  100  24  13,50
28XH200  6F  Stahl  28  198,08  195,29  212  150  65  100  24  14,80
30XH200  6F  Stahl  30  212,23  209,44  226  150  65  100  24  16,60
32XH200  6WF  Stahl  32  226,38  223,59  240  150  65  100  24  17,90
34XH200  6WF  Stahl  34  240,53  237,74  256  150  65  100 24  18,20
38XH200  6WF  Grauguß  38  268,83  266,03  286  150  65  100  28  19,00
40XH200  6WF   Grauguß  40  282,98  280,18  296  150  65  100  28  22,10
46XH200  6W   Grauguß  46  325,42  322,63  –  150  65  100  28  26,00
48XH200  6W   Grauguß  48  339,57  336,78  –  150  65  100  28  27,60
50XH200  6W   Grauguß  50  410,32  407,52  –  150  65  100  28  27,60
60XH200  6W   Grauguß  60  424,47  421,67  –  150  65  100  28  22,10
70XH200  6A   Grauguß  70  495,21  492,42  –  190  65  100  28  39,00
72XH200  6A   Grauguß  72  509,36  506,56  –  190  65  100  28  42,00
78XH200  6A   Grauguß  78  551,81  549,01  –  190  65  100  28  48,00
80XH200  6A   Grauguß  80  565,95  563,16  –  190  65  100  28  51,00
82XH200  6A   Grauguß  82  580,10  577,31  –  190  65  100  28  54,00
84XH200  6A   Grauguß  84  594,25  591,46  –  190  65  100  28  57,00
94XH200  6A   Grauguß  94  665,00  662,20  –  190  65  100  28  64,00
96XH200  6A   Grauguß  96  679,15  676,35  –  190  65  100  28  67,00
118XH200  6A   Grauguß  118  834,78  831,99  –  190  65  100  28  88,00
120XH200  6A   Grauguß  120  848,93 846,14  –  190  65 100  28  90,00

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
28-14M-40 Stahl 6F 28 124,78 122,12 128 100 54 69 24 4,73
29-14M-40 Stahl 6F 29 129,23 126,57 138 100 54 69 24 5,09
30-14M-40 Stahl 6F 30 133,69 130,99 138 100 54 69 24 5,45
32-14M-40 Stahl 6F 32 142,60 139,88 154 100 54 69 24 6,17
34-14M-40 Stahl 6F 34 151,52 148,79 160 100 54 69 24 6,88
36-14M-40 Stahl 6F 36 160,43 157,68 168 100 54 69 24 7,60
38-14M-40 Stahl 6F 38 169,34 166,60 184 120 54 69 24 8,28
40-14M-40 Stahl 6F 40 178,25 175,49 188 120 54 69 24 9,26
44-14M-40 Stahl 6F 44 196,08 193,28 212 120 54 69 24 10,32
48-14M-40 Grauguß 6WF 48 213,90 211,11 226 135 54 69 24 11,50
56-14M-40 Grauguß 6WF 56 249,55 246,76 256 135 54 69 28 13,05
64-14M-40 Grauguß 6A 64 285,21 282,41 296 135 54 69 28 14,40
72-14M-40 Grauguß 6A 72 320,86 318,06 135 54 69 28 16,90
80-14M-40 Grauguß 6A 80 356,51 353,71 135 54 69 28 18,50
90-14M-40 Grauguß 6A 90 401,07 398,28 135 54 69 28 20,00
112-14M-40 Grauguß 6A 112 499,11 496,32 135 54 69 28 26,70
144-14M-40 Grauguß 6A 144 641,71 638,92 135 54 69 28 35,00
168-14M-40 Grauguß 6A 168 748,66 745,87 135 54 69 28 44,20
192-14M-40 Grauguß 6A 192 855,62 852,82 135 54 69 28 52,20
216-14M-40 Grauguß 6A 216 962,57 959,76 150 54 69 28 62,50

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl De Df Dm F L d
71T20/18-2 6F 18 111,75 120 80 56 71 18
71T20/20-2 6F 20 124,50 138 90 56 71 18
71T20/22-2 6F 22 137,20 146 90 56 71 18
71T20/24-2 6F 24 149,95 158 95 56 71 18
71T20/25-2 6F 25 156,30 168 95 56 71 18
71T20/30-2 6F 30 188,15 200 110 56 71 18
71T20/32-2 6W 32 200,85 110 56 71 20
71T20/36-2 6W 36 226,35 110 56 71 20
71T20/40-2 6A 40 251,80 110 56 71 20
71T20/48-2 6A 48 302,70 130 56 71 24
71T20/60-2 6A 60 379,10 130 56 71 24
71T20/72-2 6A 72 455,50 140 56 71 24

gearwheel module 2,5

gearwheel module 2,5

gearwheel module 2,5

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight

Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

35,0

30,0

22

40

10

0,15

13

37,5

32,5

25

40

10

0,12

14

40,0

35,0

28

40

10

0,23

15

42,5

37,5

30

40

10

0,30

16

45,0

40,0

32

40

12

0,30

17

47,5

42,5

35

40

12

0,34

18

50,0

45,0

35

40

12

0,38

19

52,5

47,5

35

40

12

0,40

20

55,0

50,0

40

40

14

0,48

21

57,5

52,5

40

40

14

0,70

22

60,0

55,0

45

40

14

0,59

23

62,5

57,5

45

40

14

0,64

24

65,0

60,0

45

40

14

0,68

25

67,5

62,5

50

40

14

0,75

26

70,0

65,0

50

40

14

0,82

27

72,5

67,5

50

40

14

0,87

28

75,0

70,0

50

40

14

0,91

29

77,5

72,5

50

40

14

1,00

30

80,0

75,0

55

40

16

1,07

31

82,5

77,5

55

40

16

1,14

32

85,0

80,0

55

40

16

0,97

33

87,5

82,5

55

40

16

1,20

34

90,0

85,0

55

40

16

1,32

35

92,5

87,5

60

40

16

1,42

36

95,0

90,0

60

40

16

1,47

37

97,5

92,5

60

40

16

1,57

38

100,0

95,0

60

40

16

1,65

39

102,5

97,5

60

40

16

1,72

40

105,0

100,0

70

40

20

1,92

41

107,5

102,5

70

40

20

2,00

42

110,0

105,0

70

40

20

2,08

43

112,5

107,5

70

40

20

2,16

44

115,0

110,0

70

40

20

2,23

45

117,5

112,5

70

40

20

2,25

46

120,0

115,0

70

40

20

2,36

47

122,5

117,5

80

40

20

2,53

48

125,0

120,0

80

40

20

2,69

49

127,5

122,5

80

40

20

2,78

50

130,0

125,0

80

40

20

2,86

51

132,5

127,5

90

40

20

2,00

52

135,0

130,0

90

40

20

3,23

53

137,5

132,5

90

40

20

3,33

54

140,0

135,0

90

40

20

3,41

55

142,5

137,5

90

40

20

3,52

56

145,0

140,0

100

40

20

3,82

57

147,5

142,5

100

40

20

3,94

58

150,0

145,0

100

40

20

4,04

59

152,5

147,5

100

40

20

4,13

60

155,0

150,0

100

40

20

4,25

62

160,0

155,0

100

40

20

4,50

63

162,5

157,5

100

40

20

 4,60

65

167,5

162,5

100

40

20

4,70

67

172,5

167,5

100

40

20

5,15

simplex roller chain



roller- inner width pin- pin- total plate- plate- breaking- safe weight
pitch dia. inner link dia. length length height thickness load load
Chain p d1 b1 d2 l 1 a g s1 / s2 FB q
No. mm mm mm mm mm mm mm mm kN kN kg/m
max. min. max. max. max. max. max. min. max. ca.
similar to DIN 8188
K *35SS 9,525 5,08 4,77 3,58 12,40 13,2 9,0 1,3 5,50 0,27 0,33
K 40SS 12,7 7,95 7,85 3,96 16,60 17,8 12,0 1,5 9,60 0,44 0,63
K 50SS 15,875 10,16 9,40 5,08 20,70 22,2 15,1 2,0 15,20 0,70 1,03
K 60SS 19,050 11,91 12,57 5,94 25,90 27,7 18,0 2,4 21,70 1,06 1,51
K 80SS 25,400 15,88 15,75 7,92 32,70 35,0 24,0 3,3 38,90 1,79 2,62
K 100SS 31,750 19,05 18,90 9,53 40,40 44,7 30,0 4,0 60,00 2,62 3,94
similar to DIN 8187
K 04BSS 6,000 4,00 2,80 1,85 6,80 7,8 5,0 0,6 2,00 0,07 0,11
K 05BSS 8,000 5,00 3,00 2,31 8,20 8,9 7,1 0,8 3,50 0,11 0,20
K 06BSS 9,525 6,35 5,72 3,28 13,15 14,1 8,2 1,3 6,20 0,28 0,41
K 08BSS 12,700 8,51 7,75 4,45 16,70 18,2 11,8 1,6 12,00 0,50 0,70
K 10BSS 15,875 10,16 9,65 5,08 19,50 20,9 14,7 1,7 14,50 0,67 0,94
K 12BSS 19,050 12,07 11,68 5,72 22,50 24,2 16,0 1,9 18,50 0,89 1,16
K 16BSS 25,400 15,88 17,02 8,28 36,10 37,4 21,0 4,2/3,1 40,00 2,10 2,73
K 20BSS 31,750 19,05 19,56 10,19 41,30 45,0 26,4 4,5/3,5 59,00 2,95 3,73



* bushing chain, dimension d1 means diameter of the bush









No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
8 99,55 115,00 20 1,00
9 111,40 126,40 20 1,32
10 123,30 138,00 20 1,69
11 135,21 150,00 20 2,07
12 147,20 162,00 20 2,53
13 159,20 174,20 20 3,03
14 171,20 186,20 20 3,57
15 183,30 198,20 20 4,16
16 195,30 210,30 25 4,79
17 207,30 222,30 25 5,47
18 219,40 234,30 25 6,19
19 231,50 246,50 25 6,95
20 243,50 258,60 25 7,76
21 255,70 270,60 25 8,57
22 267,70 282,70 25 9,46
23 279,80 294,80 25 10,40
24 291,90 306,80 25 11,38
25 304,00 319,00 25 12,41
26 316,10 331,00 30 13,47
27 328,20 343,20 30 14,59
28 340,30 355,20 30 15,74
29 352,40 367,30 30 16,94
30 364,50 379,50 30 18,91
31 376,60 391,60 30 19,47
32 388,70 403,70 30 20,80
33 400,80 415,80 30 22,18
34 412,90 427,80 30 23,60
35 425,00 440,00 30 25,06
36 437,20 452,00 30 26,60
37 449,30 464,20 30 28,12
38 461,40 476,20 30 29,71
39 473,50 488,50 30 33,03
40 485,60 500,60 30 34,75
41 497,70 512,60 30 36,52
42 509,80 524,70 30 38,29
43 521,90 536,80 30 39,48
44 534,10 549,00 30 41,10
45 546,20 561,2 30 42,08
46 558,30 573,3 30 44,03
47 570,40 585,4 30 46,04
48 582,50 597,4 30 48,04
49 594,66 609,5 30 50,14
50 606,70 621,7 30 52,24
51 618,90 633,8 30 54,42
52 631,00 646,0 30 56,60
53 643,10 658,0 30 58,27
54 655,30 670,2 30 61,14
55 667,40 682,3 30 63,48
56 679,50 694,4 30 65,86
57 691,70 706,5 30 68,28
58 703,70 718,6 30 70,70
59 715,90 730,7 30 73,26
60 727,90 742,8 30 75,82
62 752,24 767,2 40 80,95
64 776,50 791,3 40 86,01
65 788,60 803,4 40 89,14
66 800,10 815,6 40 92,50
68 824,90 839,8 40 98,16
70 849,20 864,2 40 103,77
72 873,50 888,4 40 108,98
75 909,80 924,8 40 116,10
76 921,90 936,9 40 122,54
80 970,40 985,4 40 135,99
85 1031,10 1046,0 40 153,79
95 1152,33 1167,3 40 192,67

simplex sprocket

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight



Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

 Material steel/C45















8

82,96

98,1

53

20

34

40

0,85

9

92,8

108,0

63

20

41

40

1,19

10

102,7

117,9

70

20

43

40

1,51

11

112,68

127,8

77

20

47

45

2,04

12

122,7

137,8

88

20

54

45

2,58

13

132,7

147,8

98

20

61

45

3,15

14

142,7

157,8

108

20

68

45

3,78

15

152,7

167,9

118

20

75

45

4,47

16

162,8

177,9

120

25

75

50

5,25

17

172,8

187,9

120

25

75

50

5,61

18

182,9

198,0

120

25

75

50

6,00

19

192,9

208,1

120

25

75

50

6,40

20

203,0

218,1

120

25

75

50

6,84

21

213,0

228,2

140

25

90

55

8,79

22

223,1

238,3

140

25

90

55

9,27

23

233,2

248,3

140

25

90

55

9,77

24

243,2

258,4

140

25

90

55

10,30

25

253,3

268,5

140

25

90

55

10,85

26

263,4

278,6

150

25

95

55

12,07

27

273,5

288,6

150

25

95

55

12,67

28

283,6

298,7

150

25

95

55

13,29

29

293,7

308,8

150

25

95

55

13,93

30

303,8

318,9

150

25

95

55

14,60

31

313,9

329,0

150

25

95

55

15,28

32

323,9

339,1

150

25

95

55

16,00

33

334,0

349,2

150

25

95

55

16,73

34

334,1

359,3

150

25

95

55

17,49

35

354,2

369,4

150

25

95

55

18,27

36

364,3

379,5

150

25

95

55

19,08

37

374,4

389,5

150

25

95

55

19,91

38

384,5

399,6

150

25

95

55

20,76

39

394,6

409,7

150

25

95

55

22,53

40

404,7

419,8

150

25

95

55

22,53

 Material GG20

38

384,5

400,0

125

35

70

70

17,50

45

455,2

470,3

125

35

70

70

21,50

57

576,4

592,0

135

40

75

80

26,00

76

768,2

784,0

140

40

77

90

33,50

round link chains acc. to DIN 82056

Rundstahlketten DIN 82056
Chain- nominal thickness pitch outer width weight

approx

Tragfähigkeit load capacity breaking load
no. w p H kg / m kg kN



kN
mm mm mm
RSK-13×78 13 78 44 2,90 1000 20 63
RSK-16×96 16 96 54 4,40 1600 32 100
RSK-18×108 18 108 60 5,50 2000 40 125
RSK-20×120 20 120 67 6,80 2500 50 160
RSK-23×138 23 138 77 9,00 3200 63 200
RSK-26×156 26 156 87 11,60 4000 80 250
RSK-28×168 28 168 94 13,40 5000 100 300
RSK-33×198 33 198 112 18,70 6300 125 400
RSK-36×216 36 216 122 22,20 8000 160 500
RSK-39×234 39 234 132 26,10 10000 200 560
RSK-45×270 45 270 152 34,70 12500 250 760



Screw pin dee schackles

Hot dipped galvanized with red pin

size in mm A +/- 1,2mm D +/- 0,5mm L +/- 2,0mm breaking load in to load capacity in to weight approx in kg
6 12,0 6,4 40,4 3,00 0,50 0,05
8 13,5 8,0 48,5 4,50 0,75 0,08
10 16,8 9,7 58,5 6,00 1,00 0,13
11 19,1 11,2 67,6 9,00 1,50 0,20
12 20,6 12,7 77,0 12,00 2,00 0,27
16 27,0 15,5 95,5 19,50 3,25 0,57
20 32,0 20,6 116,6 28,50 4,75 1,19
22 36,6 24,6 135,5 39,00 6,50 1,43
25 43,0 25,4 150,8 51,00 8,50 2,15
28 46,0 31,8 172,2 57,00 9,50 3,06
32 51,6 35,0 190,5 72,00 12,00 4,11
35 57,2 38,1 210,3 81,00 13,50 5,28
38 60,5 41,1 230,1 102,00 17,00 7,23
45 73,2 53,8 278,6 150,00 25,00 12,13
50 82,6 50,8 312,0 210,00 35,00 19,19

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XH300 6F Stahl 18 127,34 124,55 140 100 90,5 110 28 8,90
19XH300 6F Stahl 19 134,41 131,62 146 100 90,5 110 28 9,20
20XH300 6F Stahl 20 141,49 138,69 155 100 90,5 110 28 9,50
21XH300 6F Stahl 21 148,56 145,77 160 110 90,5 110 28 10,80
22XH300 6F Stahl 22 155,64 152,84 168 110 90,5 110 28 12,10
24XH300 6F Stahl 24 169,79 166,99 184 120 90,5 110 28 14,10
25XH300 6F Stahl 25 176,86 174,07 188 120 90,5 110 28 15,40
26XH300 6F Stahl 26 183,94 181,14 200 120 90,5 110 28 16,70
27XH300 6F Stahl 27 191,01 188,22 200 120 90,5 110 28 18,40
28XH300 6F Stahl 28 198,08 195,29 212 150 90,5 110 28 20,20
30XH300 6F Stahl 30 212,23 209,44 226 150 90,5 110 28 23,80
32XH300 6WF Grauguß 32 226,38 223,59 240 150 90,5 110 28 26,60
34XH300 6WF Grauguß 34 240,53 237,74 256 150 90,5 110 28 29,40
38XH300 6WF Grauguß 38 268,83 266,03 286 175 90,5 120 32 32,00
40XH300 6WF Grauguß 40 282,98 280,18 296 175 90,5 120 32 37,50
46XH300 6W Grauguß 46 325,42 322,63 175 90,5 120 32 32,50
48XH300 6W Grauguß 48 339,57 336,78 175 90,5 120 32 34,00
50XH300 6W Grauguß 50 410,32 407,52 175 90,5 120 32 37,00
60XH300 6W Grauguß 60 424,47 421,67 175 90,5 120 32 39,00
70XH300 6A Grauguß 70 495,21 492,42 175 90,5 120 32 53,00
72XH300 6A Grauguß 72 509,36 506,56 175 90,5 120 32 55,00
78XH300 6A Grauguß 78 551,81 549,01 175 90,5 120 32 62,00
80XH300 6A Grauguß 80 565,95 563,16 175 90,5 120 32 64,00
82XH300 6A Grauguß 82 580,10 577,31 175 90,5 120 32 66,00
84XH300 6A Grauguß 84 594,25 591,46 175 90,5 120 32 69,00
94XH300 6A Grauguß 94 665,00 662,20 175 90,5 120 32 81,00
96XH300 6A Grauguß 96 679,15 676,35 175 90,5 120 32 85,00
118XH300 6A Grauguß 118 834,78 831,99 175 90,5 120 32 116,00
120XH300 6A Grauguß 120 848,93 846,14 175 90,5 120 32 121,00

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
28-14M-55 Stahl 6F 28 124,78 122,12 128 100 70 85 24 5,60
29-14M-55 Stahl 6F 29 129,23 126,57 138 100 70 85 24 6,10
30-14M-55 Stahl 6F 30 133,69 130,99 138 100 70 85 24 6,60
32-14M-55 Stahl 6F 32 142,60 139,88 154 100 70 85 24 7,60
34-14M-55 Stahl 6F 34 151,52 148,79 160 100 70 85 24 8,60
36-14M-55 Stahl 6F 36 160,43 157,68 168 100 70 85 24 9,60
38-14M-55 Stahl 6F 38 169,34 166,60 184 120 70 85 24 10,80
40-14M-55 Stahl 6F 40 178,25 175,49 188 120 70 85 24 11,20
44-14M-55 Stahl 6F 44 196,08 193,28 212 120 70 85 24 12,50
48-14M-55 Grauguß 10WF 48 213,90 211,11 226 135 70 70 24 13,70
56-14M-55 Grauguß 10WF 56 249,55 246,76 256 135 70 70 28 14,50
64-14M-55 Grauguß 10A 64 285,21 282,41 296 135 70 70 28 15,60
72-14M-55 Grauguß 10A 72 320,86 318,06 135 70 70 28 16,90
80-14M-55 Grauguß 10A 80 356,51 353,71 135 70 70 28 20,00
90-14M-55 Grauguß 10A 90 401,07 398,28 135 70 70 28 22,60
112-14M-55 Grauguß 10A 112 499,11 496,32 135 70 70 28 29,50
144-14M-55 Grauguß 10A 144 641,71 638,92 135 70 70 28 39,00
168-14M-55 Grauguß 10A 168 748,66 745,87 135 70 70 28 48,50
192-14M-55 Grauguß 10A 192 855,62 852,82 135 70 70 28 57,80
216-14M-55 Grauguß 10A 216 962,57 959,76 150 70 70 28 67,00

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl De Df Dm F L d
123T20/18-2 6F 18 111,75 120 80 108 123 24
123T20/20-2 6F 20 124,50 138 90 108 123 24
123T20/22-2 6F 22 137,20 146 90 108 123 24
123T20/24-2 6F 24 149,95 158 95 108 123 24
123T20/25-2 6F 25 156,30 168 95 108 123 24
123T20/30-2 6F 30 188,15 200 110 108 123 24
123T20/32-2 6W 32 200,85 110 108 123 32
123T20/36-2 6W 36 226,35 110 108 123 32
123T20/40-2 6A 40 251,80 110 108 123 32
123T20/48-2 6A 48 302,70 130 108 123 32
123T20/60-2 6A 60 379,10 130 108 123 32
123T20/72-2 6A 72 455,50 140 108 123 32

simplex roller chain





roller- inner width pin- pin- total plate- plate- breaking- weight
pitch dia. inner link dia. length length height thickness load
Chain p d1 b1 d2 l 1 a g s1 / s2 FB q
No. mm mm mm mm mm mm mm mm N kg/m
max. min. max. max. max. max. max. min. ca.
similar to DIN 8188
K 25ZP* 6.350 3.30 3.18 2.31 7.90 8.4 6.00 0.80 3.50 0.15
K 35ZP* 9.525 5.08 4.77 3.58 12.40 13.2 9.00 1.30 7.90 0.33
K 41ZP 12.700 7.77 6.25 3.58 13.75 15.0 9.91 1.30 6.67 0.41
K 40ZP 12.700 7.95 7.85 3.96 16.60 17.8 12.00 1.50 14.10 0.62
K 50ZP 15.875 10.16 9.40 5.08 20.70 22.2 15.09 2.03 22.20 1.02
K 60ZP 19.050 11.91 12.57 5.94 25.90 27.7 18.00 2.42 31.80 1.50
K 80ZP 25.400 15.88 15.75 7.92 32.70 35.0 24.00 3.25 56.70 2.60
K 100ZP 31.750 19.05 18.90 9.53 40.40 44.7 30.00 4.00 88.50 3.91
similar to DIN 8187
K 04BZP 6.000 4.00 2.80 1.85 6.80 7.8 5.00 0.60 3.00 0.11
K 05BZP 8.000 5.00 3.00 2.31 8.20 8.9 7.10 0.80 5.00 0.20
K 06BZP 9.525 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00 0.41
K 08BZP 12.700 8.51 7.75 4.45 16.70 18.2 11.80 1.60 18.00 0.69
K 10BZP 15.875 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.40 0.93
K 12BZP 19.050 12.07 11.68 5.72 22.50 24.2 16.00 1.85 29.00 1.15
K 16BZP 25.400 15.88 17.02 8.28 36.10 37.4 21.00 4.15/3.1 60.00 2.71
K 20BZP 31.750 19.05 19.56 10.19 41.30 45.0 26.40 4.5/3.5 95.00 3.70

* bushing chain, dimension d1 means diameter of the bush

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

 Material steel/C45















8

99,55

115

58

20

35

45

1,38

9

111,4

126,4

70

20

45

45

1,90

10

123,3

138

80

20

50

45

2,47

11

135,21

150

90

25

57

50

3,27

12

147,2

162

102

25

62

50

4,09

13

159,2

174,2

114

25

70

50

5,00

14

171,2

186,2

128

25

80

50

6,09

15

183,3

198,2

140

25

90

50

6,84

16

195,3

210,3

140

25

90

55

8,20

17

207,3

222,3

140

25

90

55

8,87

18

219,4

234,3

140

25

90

55

9,59

19

231,5

246,5

140

25

90

55

10,36

20

243,5

258,6

140

25

90

55

11,16

21

255,7

270,6

150

25

95

60

13,35

22

267,7

282,7

150

25

95

60

14,24

23

279,8

294,8

150

25

95

60

15,18

24

291,9

306,8

150

25

95

60

16,16

25

304,0

319

150

25

95

60

17,19

26

316,1

331

160

30

105

60

18,25

27

328,2

343,2

160

30

105

60

19,37

28

340,3

355,2

160

30

105

60

20,52

29

352,4

367,3

160

30

105

60

21,72

30

364,5

379,5

160

30

105

60

22,97

31

376,6

391,6

160

30

105

60

24,25

32

388,7

403,7

160

30

105

60

25,59

33

400,8

415,8

160

30

105

60

26,96

34

412,9

427,8

160

30

105

60

28,38

35

425,0

440

160

30

105

60

29,84

36

437,2

452

160

30

105

60

31,34

37

449,3

464,2

160

30

105

60

32,90

38

461,4

476,2

160

30

105

60

34,49

39

488,5

473,5

160

30

105

60

36,11

40

485,6

500,6

160

30

105

60

37,81

 Material GG20

38

461,4

476

140

45

90

90

27,00

45

546,2

561

140

45

90

90

35,00

57

691,6

707

160

45

105

100

48,00

76

921,9

937

170

45

110

100

59,50

95

1152,33

1167

200

50

120

125

75,00







No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
8 116,15 132 25 1,71
9 129,96 148,4 25 2,26
10 143,85 162,3 25 2,88
11 157,77 176,3 25 3,53
12 171,74 189,3 25 4,26
13 185,75 204,2 25 5,12
14 199,76 218,2 25 6,03
15 213,79 232,3 25 7,01
16 227,84 246,3 30 8,02
17 241,90 260 30 9,14
18 255,98 274 30 10,34
19 270,06 289 30 11,61
20 284,15 303 30 12,95
21 298,24 317 30 14,37
22 312,34 331 30 15,86
23 326,44 345 30 17,42
24 340,55 359 30 19,05
25 354,66 373 30 20,76
26 368,77 387 30 22,54
27 382,88 401 30 24,39
28 397,00 416 30 26,32
29 411,12 430 30 28,10
30 425,24 444 30 30,38
31 439,37 458 30 32,51
32 453,49 472 30 34,74
33 467,62 486 30 37,01
34 481,75 500 30 39,38
35 495,88 514 30 41,82
36 510,01 529 30 44,32
37 524,13 543 30 46,91
38 538,27 557 30 49,55
39 552,40 571 30 53,01
40 566,54 585,0 30 55,07
45 637,22 656,0 30 70,13
50 707,91 726,0 30 87,01
57 806,90 825,0 40 113,56
60 849,32 869,0 40 126,08
76 1075,62 1095,0 40 203,89

round link chains acc. to DIN 22252

Rundstahlketten



Chain- nominal thickness pitch outer thickness weight approx breraking load
no. w p H kg / m kN
mm mm mm
RSK-11×64 11 64,0 40 2,1 140
RSK-13×80 13 80,0 48 2,9 240
RSK-16×66 16 66,0 54 4,8 322
RSK-18×90 18 90,0 58 5,8 410
RSK-19×76 19 76,0 62 6,9 454
RSK-22×86 22 86,0 68 9,2 610
RSK-24×87,5 24 87,5 74 11,5 20
RSK-26×92 26 92,0 80 13,7 850
RSK-30×108 30 108,0 96 18,0 1130



Bolt type safety anchor schakles

Hot dipped galvanized with red pin

size in mm A +/- 1,2mm C +/- 1,2mm D +/- 0,5mm L +/- 2,0mm Bruchkraft in to Tragfähigkeit in to Gewicht ca. in kg
12 20,6 33,3 12,7 83,3 12,00 2,00 0,46
16 27,0 42,9 17,5 106,5 19,50 3,25 0,73
20 32,0 50,8 20,6 126,5 28,50 4,75 1,10
22 36,6 58,0 24,6 148,1 39,00 6,50 1,79
25 43,0 68,4 27,0 166,6 51,00 8,50 2,57
28 46,0 74,0 31,8 190,0 57,00 9,50 3,75
32 51,6 82,6 35,0 209,6 72,00 12,00 5,31
35 57,2 92,2 38,1 232,7 81,00 13,50 7,18
38 60,5 98,6 41,2 254,0 102,00 17,00 9,43
45 73,2 127,0 57,2 313,5 150,00 25,00 15,38
50 82,6 146,0 61,0 347,5 210,00 35,00 23,70

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XH400 6F Stahl 18 127,34 124,55 140 100 118 110 32 9,50
19XH400 6F Stahl 19 134,41 131,62 146 100 118 110 32 10,65
20XH400 6F Stahl 20 141,49 138,69 155 100 118 110 32 11,80
21XH400 6F Stahl 21 148,56 145,77 160 110 118 110 32 13,20
22XH400 6F Stahl 22 155,64 152,84 168 110 118 110 32 14,73
24XH400 6F Stahl 24 169,79 166,99 184 120 118 110 32 17,80
25XH400 6F Stahl 25 176,86 174,07 188 120 118 110 32 19,40
26XH400 6F Stahl 26 183,94 181,14 200 120 118 110 32 21,10
27XH400 6F Stahl 27 191,01 188,22 200 120 118 110 32 22,60
28XH400 6F Stahl 28 198,08 195,29 212 150 118 110 32 22,80
30XH400 6F Stahl 30 212,23 209,44 226 150 118 110 32 28,70
32XH400 6WF Grauguß 32 226,38 223,59 240 150 118 110 32 32,50
34XH400 6WF Grauguß 34 240,53 237,74 256 150 118 110 32 36,50
38XH400 6WF Grauguß 38 268,83 266,03 286 150 118 120 32 40,00
40XH400 6WF Grauguß 40 282,98 280,18 296 150 118 120 32 32,90
46XH400 6W Grauguß 46 325,42 322,63 175 118 120 32 38,00
48XH400 6W Grauguß 48 339,57 336,78 175 118 120 32 41,00
50XH400 6W Grauguß 50 410,32 407,52 175 118 120 32 46,00
60XH400 6W Grauguß 60 424,47 421,67 175 118 120 32 47,00
70XH400 6A Grauguß 70 495,21 492,42 175 118 120 32 66,00
72XH400 6A Grauguß 72 509,36 506,56 175 118 120 32 68,00
78XH400 6A Grauguß 78 551,81 549,01 175 118 120 32 71,00
80XH400 6A Grauguß 80 565,95 563,16 175 118 120 32 73,00
82XH400 6A Grauguß 82 580,10 577,31 175 118 120 32 74,50
84XH400 6A Grauguß 84 594,25 591,46 175 118 120 32 78,00
94XH400 6A Grauguß 94 665,00 662,20 175 118 120 32 86,00
96XH400 6A Grauguß 96 679,15 676,35 175 118 120 32 98,00
118XH400 6A Grauguß 118 834,78 831,99 175 118 120 32 142,00
120XH400 6A Grauguß 120 848,93 846,14 175 118 120 32 156,00

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
28-14M-85 Stahl 6F 28 124,78 122,12 128 100 102 117 24 7,70
29-14M-85 Stahl 6F 29 129,23 126,57 138 100 102 117 24 8,40
30-14M-85 Stahl 6F 30 133,69 130,99 138 100 102 117 24 9,10
32-14M-85 Stahl 6F 32 142,60 139,88 154 100 102 117 24 10,50
34-14M-85 Stahl 6F 34 151,52 148,79 160 100 102 117 24 11,90
36-14M-85 Stahl 6F 36 160,43 157,68 168 100 102 117 32 13,20
38-14M-85 Stahl 6F 38 169,34 166,60 184 120 102 117 32 15,15
40-14M-85 Stahl 6F 40 178,25 175,49 188 135 102 117 32 17,10
44-14M-85 Stahl 6F 44 196,08 193,28 212 135 102 117 32 23,30
48-14M-85 Stahl 6F 48 213,90 211,11 226 150 102 117 32 25,00
56-14M-85 Grauguß 10WF 56 249,55 246,76 256 150 102 117 32 25,00
64-14M-85 Grauguß 10WF 64 285,21 282,41 296 150 102 102 32 30,50
72-14M-85 Grauguß 10A 72 320,86 318,06 150 102 102 32 28,80
80-14M-85 Grauguß 10A 80 356,51 353,71 150 102 102 32 30,10
90-14M-85 Grauguß 10A 90 401,07 398,28 150 102 102 32 33,00
112-14M-85 Grauguß 10A 112 499,11 496,32 150 102 102 32 41,80
144-14M-85 Grauguß 10A 144 641,71 638,92 150 102 102 32 52,40
168-14M-85 Grauguß 10A 168 748,66 745,87 150 102 102 32 60,30
192-14M-85 Grauguß 10A 192 855,62 852,82 165 102 102 32 70,20
216-14M-85 Grauguß 10A 216 962,57 959,76 165 102 102 32 81,00



Material: Aluminium 6082 T6 UNI 9006/4



Typ Zähnezahl De Lu L Gewicht kg/St.
T2,5-10 10 7,42 50 75 0,01
T2,5-12 12 9,00 50 75 0,01
T2,5-13 13 9,80 50 75 0,02
T2,5-14 14 10,60 50 75 0,02
T2,5-15 15 11,40 50 75 0,02
T2,5-16 16 12,20 50 75 0,02
T2,5-17 17 13,00 50 75 0,03
T2,5-18 18 13,80 50 75 0,03
T2,5-19 19 14,60 90 90 0,05
T2,5-20 20 15,40 90 90 0,05
T2,5-21 21 16,20 90 90 0,06
T2,5-22 22 17,00 125 125 0,08
T2,5-24 24 18,55 125 125 0,09
T2,5-26 26 20,15 125 125 0,12
T2,5-27 27 20,95 125 125 0,13
T2,5-28 28 21,75 125 125 0,14
T2,5-29 29 22,55 125 125 0,15
T2,5-30 30 23,35 125 125 0,15
T2,5-32 32 24,95 125 125 0,18
T2,5-34 34 26,55 125 125 0,21
T2,5-35 35 27,35 132 132 0,21
T2,5-36 36 28,10 132 132 0,22
T2,5-38 38 29,70 132 132 0,26
T2,5-40 40 31,30 132 132 0,27
T2,5-42 42 32,90 140 140 0,32
T2,5-44 44 34,50 140 140 0,33
T2,5-45 45 35,30 140 140 0,37
T2,5-48 48 37,70 140 140 0,40
T2,5-50 50 39,29 160 160 0,52
T2,5-60 60 47,25 160 160 0,72
T2,5-65 65 51,20 160 160 0,87
T2,5-70 70 55,20 160 160 1,05
T2,5-72 72 56,80 160 160 1,11
T2,5-90 90 71,12 160 160 1,75
T2,5-100 100 79,08 160 160 2,18



simplex roller chain

NEW and ready for immediate delivery from stock:

Nickel-plated low-maintenance roller chains with sintered bushes

Chain-no.   inner width roller- pin- plate- plate- pin- total Bruch- weight
  pitch inner link dia. dia. height thickness length length kraft
            in/out
p b1 d1 d2 g s1/s2 l 1 a FB q
mm mm mm mm mm mm mm kN kg/m
mm min. max. max. max. max. max. max. min. approx
08B-1 WA 12,700 7,75 8,51 4,45 11,8 1,6 17,0 20,9 18,00 0,70
10B-1 WA 15,875 9,65 10,16 5,08 14,7 1,7 19,6 23,7 22,40 0,93
12B-1 WA 19,050 11,68 12,07 5,72 16,1 1,8 22,7 27,3 29,00 1,15
16B-1 WA 25,400 17,02 15,88 8,28 21,0 4,1/3,1 36,1 41,5 60,00 2,71





No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















8

116,15

132

74

25

52

70

2,86

9

129,96

148,4

88

25

55

70

4,00

10

143,85

162,3

100

25

64

70

5,18

11

157,77

176,3

112

25

70

70

6,51

12

171,74

189,3

125

25

75

70

8,04

13

185,75

204,2

130

25

80

70

8,88

14

199,76

218,2

130

25

80

70

9,79

15

213,79

232,3

145

25

95

70

10,77

16

227,84

246,3

160

30

100

75

14,96

17

241,90

260

160

30

100

75

16,09

18

255,98

274

160

30

100

75

17,28

19

270,06

289

160

30

100

75

18,56

20

284,15

303

160

30

100

75

19,90

21

298,24

317

170

30

110

75

21,31

22

312,34

331

170

30

110

75

22,80

23

326,44

345

170

30

110

75

24,36

24

340,55

359

170

30

110

75

26,00

25

354,66

373

170

30

110

75

27,70

26

368,77

387

170

30

110

75

29,18

27

382,88

401

170

30

110

75

31,36

28

397,00

416

170

30

110

75

33,26

29

411,12

430

170

30

110

75

35,00

30

425,24

444

170

30

110

75

37,33

31

439,37

458

180

30

115

75

41,00

32

453,49

472

180

30

115

75

43,59

33

467,62

486

180

30

115

75

46,00

34

481,75

500

180

30

115

57

48,24

35

495,88

514

180

30

115

75

50,57

36

510,01

529

180

30

115

75

53,18

37

524,13

543

180

30

115

75

56,00

38

538,27

557

180

30

115

75

58,40

39

552,40

571

180

30

115

75

61,00

40

566,54

585

180

30

115

57

63,92



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
8 132,74 153,2 25 2,27
9 148,54 169,0 25 2,99
10 164,39 185,0 25 3,81
11 180,31 200,8 30 4,67
12 196,29 216,8 30 5,67
13 212,29 232,8 30 6,77
14 228,29 248,8 30 7,97
15 244,30 264,8 30 9,26
16 260,40 280,9 30 10,64
17 276,46 296,9 30 12,12
18 292,55 313,0 30 13,69
19 308,66 329,1 30 15,36
20 324,71 345,2 30 16,99
21 340,82 361,3 30 18,85
22 356,98 377,5 30 20,80
23 373,08 393,6 30 22,85
24 389,18 409,7 30 24,99
25 405,33 425,8 30 27,23
26 421,44 441,9 30 29,56
27 437,59 458,1 30
28 453,69 474,2 30 34,51
29 469,85 492,0 30
30 486,00 506,5 30 39,84
32 518,27 538,8 30 45,54
35 566,71 589,5 30 54,81
38 615,16 635,5 30 64,93
40 647,47 670,3 40 72,16
45 728,24 751,0 40 91,87
50 809,04 831,8 40 113,96
57 922,16 945,0 40 148,86
60 970,65 993,4 40 165,24
76 1229,27 1252,0 40 267,00

Kette_güteklasse8

black painted

Chain-

no.

w

mm

p

mm

h

mm

H

mm

Nominmal WLL

to

RSK-6×18(G8)SL 6 18 8,7 20,7 1,15
RSK-7×21(G8)SL 7 21 10,5 24,5 1,57
RSK-8×24(G8)SL 8 24 12,0 28,0 2,05
RSK-10×30(G8)SL 10 30 14,5 34,5 3,20
RSK-13×39(G8)SL 13 39 19,0 45,0 5,40
RSK-16×48(G8)SL 16 48 23,0 55,0 8,20
RSK-19×57(G8)SL 19 57 26,0 64,0 11,2

Bolt type safety chain shackles

Material: steel hot dipped galvanized with red pin

size in mm A +/- 1,2mm D +/- 0,5mm Ø +/- 0,2mm L +/- 2,0mm breaking load in to load capacity in to weight approx in kg
12 20,6 12,7 16,3 77,0 12,00 2,00 0,34
16 27,0 16,0 20,0 95,5 19,50 3,25 0,67
20 32,0 20,6 22,6 115,0 28,50 4,75 1,14
22 36,6 24,6 25,9 135,4 39,00 6,50 1,75
25 43,0 25,4 29,2 151,0 51,00 8,50 2,52
28 46,0 31,8 31,8 172,2 57,00 9,50 3,45
32 51,6 35,0 35,6 190,5 72,00 12,00 4,90
35 57,2 38,1 38,9 210,3 81,00 13,50 6,24
38 60,5 41,2 42,2 230,0 102,00 17,00 8,39
45 73,2 53,8 51,8 278,7 150,00 25,00 14,24
50 82,6 59,9 58,4 323,6 210,00 35,00 21,21

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XXH200 6F Stahl 18 181,91 178,87 198 140 64,2 100 28 14,2
19XXH200 6F Stahl 19 192,02 188,97 205 140 64,2 100 28 15,8
20XXH200 6F Stahl 20 202,13 199,08 212 150 64,2 100 28 17,3
21XXH200 6F Stahl 21 212,23 209,19 226 150 64,2 100 28 18,5
22XXH200 6F Stahl 22 222,34 219,29 240 150 64,2 100 28 20,0
24XXH200 6 Stahl 24 242,55 239,50 150 64,2 100 28 23,6
25XXH200 6W Stahl 25 252,66 249,61 150 64,2 100 28 18,0
26XXH200 6W Stahl 26 262,76 259,79 150 64,2 100 28 20,0
27XXH200 6W Grauguß 27 272,87 269,82 150 64,2 100 28 24,0
30XXH200 6W Grauguß 30 303,19 300,14 150 64,2 100 28 26,0
34XXH200 6W Grauguß 34 343,62 340,57 150 64,2 100 28 31,8
40XXH200 6W Grauguß 40 404,25 401,21 150 64,2 100 28 43,0
48XXH200 6W Grauguß 48 485,10 482,06 175 64,2 100 32 60,4
60XXH200 6A Grauguß 60 606,38 603,33 175 64,2 120 32 100,0
72XXH200 6A Grauguß 72 727,66 724,61 175 64,2 120 38 130,0
90XXH200 6A Grauguß 90 909,57 906,52 175 64,2 120 38 156,0

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
28-14M-115 Stahl 6F 28 124,78 122,12 128 100 133 148 32 9,20
29-14M-115 Stahl 6F 29 129,23 126,57 138 100 133 148 32 10,20
30-14M-115 Stahl 6F 30 133,69 130,99 138 100 133 148 32 11,20
32-14M-115 Stahl 6F 32 142,60 139,88 154 100 133 148 32 13,20
34-14M-115 Stahl 6F 34 151,52 148,79 160 100 133 148 32 14,80
36-14M-115 Stahl 6F 36 160,43 157,68 168 100 133 148 32 16,60
38-14M-115 Stahl 6F 38 169,34 166,60 184 120 133 148 32 19,20
40-14M-115 Stahl 6F 40 178,25 175,49 188 135 133 148 32 20,56
44-14M-115 Stahl 6F 44 196,08 193,28 212 140 133 148 32 21,93
48-14M-115 Stahl 6F 48 213,90 211,11 226 150 133 148 32 25,00
56-14M-115 Stahl 6F 56 249,55 246,76 256 150 133 148 32 27,50
64-14M-115 Grauguß 10WF 64 285,21 282,41 296 150 133 133 32 30,10
72-14M-115 Grauguß 10A 72 320,86 318,06 150 133 133 32 32,83
80-14M-115 Grauguß 10A 80 356,51 353,71 150 133 133 32 35,55
90-14M-115 Grauguß 10A 90 401,07 398,28 150 133 133 32 41,00
112-14M-115 Grauguß 10A 112 499,11 496,32 150 133 133 32 54,40
144-14M-115 Grauguß 10A 144 641,71 638,92 165 133 133 32 67,80
168-14M-115 Grauguß 10A 168 748,66 745,87 165 133 133 32 75,80
192-14M-115 Grauguß 10A 192 855,62 852,82 165 133 133 32 88,30
216-14M-115 Grauguß 10A 216 962,57 959,76 165 133 133 32 98,00



Material: Aluminium 6082 T6 UNI 9006/4



Typ Zähnezahl De Lu L Gewicht kg/St.
T5-10 10 15,05 125 140 0,06
T5-11 11 16,65 125 140 0,07
T5-12 12 18,25 125 140 0,09
T5-13 13 19,85 125 140 0,10
T5-14 14 21,45 132 140 0,12
T5-15 15 23,05 132 140 0,14
T5-16 16 24,60 140 140 0,16
T5-17 17 26,20 140 140 0,19
T5-18 18 27,80 140 140 0,21
T5-19 19 29,40 140 140 0,24
T5-20 20 31,00 160 160 0,31
T5-21 21 32,70 160 160 0,33
T5-22 22 34,15 160 160 0,36
T5-23 23 35,85 160 160 0,39
T5-24 24 37,40 160 160 0,43
T5-25 25 38,95 160 160 0,47
T5-26 26 40,60 160 160 0,51
T5-27 27 42,20 160 160 0,55
T5-28 28 43,75 160 160 0,60
T5-29 29 45,35 160 160 0,65
T5-30 30 46,95 160 160 0,70
T5-32 32 50,10 160 160 0,80
T5-34 34 53,25 160 160 0,91
T5-35 35 54,85 160 160 0,98
T5-36 36 56,45 160 160 1,02
T5-37 37 58,06 160 160 1,08
T5-38 38 59,65 160 160 1,14
T5-40 40 62,85 160 160 1,27
T5-42 42 66,00 160 160 1,41
T5-44 44 69,20 160 160 1,55
T5-45 45 70,80 160 160 1,63
T5-46 46 72,40 160 160 1,69
T5-48 48 75,55 160 160 1,85
T5-50 50 78,75 160 160 2,02
T5-60 60 94,65 160 160 2,95
T5-72 72 113,75 160 160 4,28
T5-80 80 126,48 160 160 5,39
T5-90 90 142,40 160 160 6,76
T5-100 100 158,31 160 160 8,34





No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















8

132,74

153,2

82

25

39

80

5,55

9

148,54

169,0

88

25

40

80

6,00

10

164,39

185,0

104

25

48

80

8,00

11

180,31

200,8

120

30

75

80

8,70

12

196,29

216,8

133

30

71

80

9,20

13

212,29

232,8

145

30

92

80

11,00

14

228,29

248,8

160

30

105

80

15,70

15

244,30

264,8

160

30

105

80

18,00

16

260,40

280,9

160

30

105

90

20,23

17

276,46

296,9

170

30

110

90

23,26

18

292,55

313,0

170

30

110

90

28,00

19

308,66

329,1

170

30

110

90

29,00

20

324,71

345,2

180

30

115

90

29,60

21

340,82

361,3

180

30

115

90

31,50

22

356,98

377,5

180

30

115

90

34,10

23

373,08

393,6

180

30

115

90

35,10

24

389,18

409,7

180

30

115

90

38,00

25

405,33

425,8

180

30

115

90

39,80

26

421,44

441,9

180

30

115

90

41,00

27

437,59

458,1

180

30

115

90

44,00

28

453,69

474,2

180

30

115

90

47,00

29

469,85

492,0

180

30

115

90

49,50

30

486,00

506,5

180

30

115

90

52,00

32

518,27

538,8

180

30

115

90

58,50

35

566,71

589,5

180

30

115

90

67,00

38

615,16

635,5

180

30

115

90

78,00

40

647,47

670,3

180

30

115

90

84,00

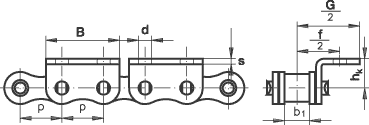

bent plate fitted one side

on every outer link (=2xp)

roller chain with bent attachment

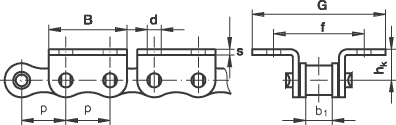

bent plate fitted both sides

on every outer link (=2xp)



roller chain with attachment K1.2



pitch inner width bore middle middle middle middle of pin attchment width total width
Ø to to to to
middle middle middle of chain top of bent plate
Kette p b1 d f f f/2 hk B G G/2
min. H14 +/-0,5 +/- 1,0 +/- 0,4 +/- 1,0 +/- 1,0
K06B-1-K1 9,525 5,72 3,5 19,05 9,525 6,5 8,00 26,52 13,26
K08B-1-K1 12,700 7,75 4,5 25,4 12,7 8,9 9,50 35,20 17,60
K10B-1-K1 15,875 9,65 5,5 31,8 15,9 10,3 14,30 45,80 22,90
K12B-1-K1 19,050 11,68 6,6 38,1 19,05 13,5 16,00 52,40 26,20
K16B-1-K1 25,400 17,02 6,6 50,8 25,4 15,9 19,10 72,60 36,30
K20B-1-K1 31,750 19,56 9,0 63,5 31,75 19,8 35,00 100 50
K24B-1-K1 38,100 25,40 11,0 76,2 38,1 26,7 38,00 128 64
K28B-1-K1 44,450 30,99 13,5 88,9 44,45 28,6 45,00 156 78
K32B-1-K1 50,800 30,99 13,5 101,6 50,80 31,8 50,00 154 77

Lifting chains grade 100

pink painted



Chain-

no.

mm

p

mm

h

mm

H

mm

Nominmal WLLto
RSK-6×18(G10)PL 6 18 9,0 21,0 1,75
RSK-7×21(G10)PL 7 21 10,5 24,5 2,40
RSK-8×24(G10)PL 8 24 12,0 28,0 3,15
RSK-10×30(G10)PL 10 30 15,0 35,0 4,90
RSK-13×39(G10)PL 13 39 19,5 45,5 8,30
RSK-16×48(G10)PL 16 48 24,0 56,0 12,50
RSK-19×57(G10)PL 19 57 28,5 66,5 17,70

"D" schackle with circular eye pin
article-no. p (mm) l (mm) h (mm) load capacity in kg weight approx  kg/pcs.
RSK-4-Schäkel-D(*) 4 8 17 50 0,006
RSK-5-Schäkel-D(*) 5 10 19 100 0,017
RSK-6-Schäkel-D(*) 6 13 25 150 0,035
RSK-8-Schäkel-D(*) 8 16 30 350 0,070
RSK-10-Schäkel-D(*) 10 19 38 500 0,130
RSK-11-Schäkel-D(*) 11 23 44 650 0,156
RSK-12-Schäkel-D(*) 12 25 47 800 0,236
RSK-14-Schäkel-D(*) 14 29 53 1000 0,320
RSK-16-Schäkel-D(*) 16 32 65 1500 0,565
RSK-18-Schäkel-D(*) 18 38 69 1700 0,700
RSK-20-Schäkel-D(*) 20 37 71 2000 1,014
RSK-22-Schäkel-D(*) 22 40 77 2500 1,400
RSK-25-Schäkel-D(*) 25 44 87 3100 1,940
RSK-28-Schäkel-D(*) 28 57 115 3500 3,000
RSK-32-Schäkel-D(*) 32 64 127 4000 4,300
RSK-38-Schäkel-D(*) 38 76 152 6000 6,750
RSK-45-Schäkel-D(*) 45 90 180 7000 12,500

execution: galvaized steel, stainless steel AISI316

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XXH300 6F Stahl 18 181,91 178,87 198 140 91,4 110 28 16,0
19XXH300 6F Stahl 19 192,02 188,97 205 140 91,4 110 28 18,4
20XXH300 6F Stahl 20 202,13 199,08 212 150 91,4 110 28 20,4
21XXH300 6F Stahl 21 212,23 209,19 226 150 91,4 110 28 22,0
22XXH300 6F Stahl 22 222,34 219,29 240 150 91,4 110 28 25,0
24XXH300 6 Stahl 24 242,55 239,50 150 91,4 110 28 29,2
25XXH300 6W Stahl 25 252,66 249,61 150 91,4 110 28 24,6
26XXH300 6W Stahl 26 262,76 259,79 150 91,4 110 28 27,0
27XXH300 6W Grauguß 27 272,87 269,82 150 91,4 110 28 29,0
30XXH300 6W Grauguß 30 303,19 300,14 150 91,4 110 28 31,0
34XXH300 6W Grauguß 34 343,62 340,57 150 91,4 110 28 39,0
40XXH300 6W Grauguß 40 404,25 401,21 150 91,4 110 28 45,0
48XXH300 6W Grauguß 48 485,10 482,06 175 91,4 110 32 60,0
60XXH300 6A Grauguß 60 606,38 603,33 175 91,4 120 32 100,0
72XXH300 6A Grauguß 72 727,66 724,61 175 91,4 120 38 135,0
90XXH300 6A Grauguß 90 909,57 906,52 175 91,4 120 38 160,0

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
28-14M-170 Stahl 6F 28 124,78 122,12 128 100 187 202 32 9,20
29-14M-170 Stahl 6F 29 129,23 126,57 138 100 187 202 32 10,20
30-14M-170 Stahl 6F 30 133,69 130,99 138 100 187 202 32 11,20
32-14M-170 Stahl 6F 32 142,60 139,88 154 100 187 202 32 13,20
34-14M-170 Stahl 6F 34 151,52 148,79 160 100 187 202 32 14,80
36-14M-170 Stahl 6F 36 160,43 157,68 168 100 187 202 32 16,60
38-14M-170 Stahl 6F 38 169,34 166,60 184 120 187 202 32 19,20
40-14M-170 Stahl 6F 40 178,25 175,49 188 135 187 202 32 20,56
44-14M-170 Stahl 6F 44 196,08 193,28 212 140 187 202 32 21,93
48-14M-170 Stahl 6F 48 213,90 211,11 226 150 187 202 32 25,00
56-14M-170 Stahl 6F 56 249,55 246,76 256 150 187 202 32 27,50
64-14M-170 Stahl 10WF 64 285,21 282,41 296 150 187 202 32 30,10
72-14M-170 Grauguß 10A 72 320,86 318,06 150 187 187 32 32,83
80-14M-170 Grauguß 10A 80 356,51 353,71 150 187 187 32 35,55
90-14M-170 Grauguß 10A 90 401,07 398,28 150 187 187 32 41,00
112-14M-170 Grauguß 10A 112 499,11 496,32 150 187 187 32 54,40
144-14M-170 Grauguß 10A 144 641,71 638,92 165 187 187 32 67,80
168-14M-170 Grauguß 10A 168 748,66 745,87 165 187 187 32 75,80
192-14M-170 Grauguß 10A 192 855,62 852,82 165 187 187 32 88,30
216-14M-170 Grauguß 10A 216 962,57 959,76 165 187 187 32 98,00



Material: Aluminium 6082 T6 UNI 9006/4



Typ Zähnezahl De Lu L Gewicht kg/St.
T10-10 10 29,98 140 140 0,22
T10-11 11 33,16 140 140 0,29
T10-12 12 36,35 140 140 0,34
T10-13 13 39,50 140 140 0,42
T10-14 14 42,70 160 160 0,55
T10-15 15 45,90 160 160 0,64
T10-16 16 49,10 160 160 0,74
T10-17 17 52,25 160 160 0,85
T10-18 18 55,45 160 160 0,96
T10-19 19 58,65 160 160 1,07
T10-20 20 61,80 160 160 1,20
T10-21 21 65,00 160 160 1,29
T10-22 22 68,20 160 160 1,43
T10-23 23 71,35 160 160 1,58
T10-24 24 74,55 160 160 1,73
T10-26 26 80,90 160 160 2,05
T10-28 28 87,25 160 160 2,39
T10-30 30 93,65 160 160 2,76
T10-32 32 100,00 160 160 3,18
T10-34 34 106,40 160 160 3,61
T10-36 36 112,75 160 160 4,06
T10-38 38 119,10 160 160 4,62
T10-40 40 125,45 160 160 5,13
T10-45 45 141,40 160 160 6,50
T10-48 48 150,95 160 160 7,39
T10-60 60 189,10 160 160 11,76
T10-72 72 227,29 160 160 17,03



gearwheel module 3

gearwheel modul 3

gearwheel module 3



No. of teeth

tip circle

pitch circle

hub

total- pilot bore

weight

Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

42

36

25

50

12

0,27

13

45

39

25

50

12

0,33

14

48

42

30

50

12

0,39

15

51

45

35

50

12

0,45

16

54

48

38

50

15

0,52

17

57

51

42

50

15

0,62

18

60

54

45

50

15

0,71

19

63

57

45

50

15

0,75

20

66

60

45

50

15

0,84

21

69

63

45

50

15

0,92

22

72

66

50

50

15

1,00

23

75

69

50

50

15

1,80

24

78

72

50

50

16

0,95

25

81

75

60

50

16

1,38

26

84

78

60

50

16

1,47

27

87

81

60

50

16

1,54

28

90

84

60

50

16

1,65

29

93

87

60

50

16

1,75

30

96

90

60

50

16

1,85

31

99

93

70

50

20

2,00

32

102

96

70

50

20

2,12

33

105

99

70

50

20

2,31

34

108

102

70

50

20

2,42

35

111

105

70

50

20

2,55

36

114

108

70

50

20

2,60

37

117

111

80

50

20

2,76

38

120

114

80

50

20

2,94

39

123

117

80

50

20

3,12

40

126

120

80

50

20

3,30

41

129

123

90

50

20

3,43

42

132

126

90

50

20

3,58

43

135

129

90

50

20

3,70

44

138

132

90

50

20

4,07

45

141

135

90

50

20

4,20

46

144

138

90

50

20

4,35

47

147

141

90

50

20

4,75

48

150

144

100

50

20

4,90

49

153

147

100

50

20

5,05

50

156

150

100

50

20

5,20

54

168

162

100

50

20

6,00

55

171

165

100

50

20

6,10

56

174

168

100

50

20

6,25

57

177

171

100

50

20

6,40

60

186

180

100

50

20

7,05

62

192

186

100

50

20

7,50

65

201

195

100

50

20

8,00

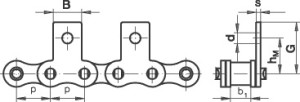

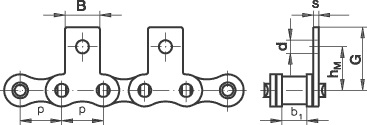

carrier plate fitted on one side
on every outer link (= 2 x p)

roller chain attachment m1.1



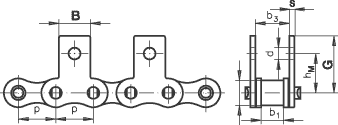

carrier plate fitted on one side
on every outer link (= 2 x p)

roller chain attachment M1.2



Chain-no. pitch inner width bore- middle pin width of attachment middle bore
Ø to to
middle bore top of attachment
p b1 d hM B G
min. H14 +/- 0,2 +/- 1,0 +/- 1,0
K06B-1-M1 9,525 5,72 3,5 9,52 8,00 12,84
K08B-1-M1 12,700 7,75 4,5 13,0 9,50 17,85
K10B-1-M1 15,875 9,65 5,5 16,5 14,30 21,86
K12B-1-M1 19,050 11,68 6,6 21,0 16,00 26,58
K16B-1-M1 25,400 17,02 6,6 23,0 19,10 31,80
K20B-1-M1 31,750 19,56 9,0 30,5 35,00 45,70
K24B-1-M1 38,100 25,40 11,0 36,0 38,00 60,00
K28B-1-M1 44,450 30,99 13,5 36,65 45,00 75,50
K32B-1-M1 50,800 30,99 13,5 47,70 50,00 77,00

Stegankerkette
w

mm

w

inch

A

mm

B

mm

C

mm

E

mm

F

mm

G

mm

H

mm

I

mm

test load
kN
breaking load

kN

weight approx kg/m
12,5 1/2 50 45 14 55 50 16 54 50 66 92 3,70
14,5 9/16 57 52 16 62 58 18 61 58 82 116 4,90
16,0 5/8 64 58 18 70 64 20 70 64 107 150 5,60
17,5 11/16 70 63 19 77 70 21 76 70 127 180 6,90
19,0 3/4 76 68 21 82 76 23 83 76 150 210 8,20
20,5 13/16 82 74 22 90 82 25 89 82 175 240 9,50
22,0 7/8 88 79 24,5 97 88 26 96 88 200 280 11,06
24,0 15/16 96 86 26,5 102 96 29 104 96 240 330 13,18
25,5 1 102 92 28 109 102 31 110 104 280 390 14,30
27,0 1 1/16 108 97 30 119 108 32 117 108 300 420 16,58
28,5 1 1/8 114 103 31 123 114 34 125 114 320 450 18,35
30,0 1 3/16 120 108 33 132 120 36 131 120 370 510 20,28
32,0 1 1/4 128 115 35 137 128 38 139 128 420 580 22,98
33,0 1 5/16 132 119 36 143 132 40 144 132 440 620 24,30
34,0 1 11/32 136 122 37 150 136 41 148 136 470 655 27,60
36,0 1 7/16 144 130 40 158 144 43 157 144 520 730 30,65
38,0 1 1/2 152 137 42 163 152 46 165 152 580 810 32,92
40,0 1 9/16 160 144 44 171 160 48 174 160 640 895 36,34
42,0 1 5/8 168 151 46 185 168 50 183 168 700 980 39,92
44,0 1 3/4 176 158 48 190 176 52 191 176 770 1080 43,68
46,0 1 13/16 184 166 51 197 184 55 200 184 840 1170 47,61
48,0 1 7/8 192 173 54 205 192 58 209 192 910 1270 51,70
50,0 2 200 180 56 220 200 60 218 200 980 1370 55,96
52,0 2 1/16 208 187 58 225 208 62 226 208 1060 1480 60,40
54,0 2 1/8 216 194 60 233 216 64 235 216 1140 1590 65,00
56,0 2 3/16 224 202 62 241 224 68 244 224 1220 1710 69,76
58,0 2 5/16 232 209 64 255 232 70 252 232 1290 1810 75,96
60,0 2 3/8 240 216 66 259 240 73 261 240 1380 1940 81,10

Bow schakle with circular eye pin
p (mm) l (mm) h (mm) L (mm) load capacity in kg weight approx kg/pcs.
4 8 17 13 50 0,007
5 10 19 15 100 0,018
6 13 25 18 150 0,046
8 16 30 24 350 0,082
10 19 38 30 500 0,150
12 25 47 40 800 0,284
14 29 53 44 1000 0,340
16 32 65 48 1500 0,620
18 40 80 64 1700 0,980
20 39 80 58 2000 1,070
22 40 77 66 2500 1,570
25 44 87 75 3100 2,200
28 57 115 84 3500 3,400
32 64 127 104 4000 4,300

execution: galvanized steel, stainless steel AISI316

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XXH400 6F Stahl 18 181,91 178,87 198 140 120,7 140 32 20,8
19XXH400 6F Stahl 19 192,02 188,97 205 140 120,7 140 32 24,0
20XXH400 6F Stahl 20 202,13 199,08 212 150 120,7 140 32 26,0
21XXH400 6F Stahl 21 212,23 209,19 226 150 120,7 140 32 28,5
22XXH400 6F Stahl 22 222,34 219,29 240 150 120,7 140 32 31,6
24XXH400 6 Stahl 24 242,55 239,50 150 120,7 140 32 35,0
25XXH400 6W Stahl 25 252,66 249,61 150 120,7 140 32 28,0
26XXH400 6W Stahl 26 262,76 259,79 150 120,7 140 32 32,4
27XXH400 6W Grauguß 27 272,87 269,82 150 120,7 140 32 34,0
30XXH400 6W Grauguß 30 303,19 300,14 185 120,7 140 32 36,0
34XXH400 6W Grauguß 34 343,62 340,57 185 120,7 140 32 47,6
40XXH400 6W Grauguß 40 404,25 401,21 185 120,7 140 32 65,0
48XXH400 6W Grauguß 48 485,10 482,06 185 120,7 140 38 80,5
60XXH400 6A Grauguß 60 606,38 603,33 185 120,7 140 38 108,0
72XXH400 6A Grauguß 72 727,66 724,61 220 120,7 140 38 140,0
90XXH400 6A Grauguß 90 909,57 906,52 220 120,7 140 38 170,0

Typ Material Bauart Zähnezahl Dp De Df Dm F L d
34-20M-115 Grauguß 6F 34 216,45 212,13 240 165 136,5 168,5 32
36-20M-115 Grauguß 6F 36 229,18 224,87 250 178 136,5 168,5 32
38-20M-115 Grauguß 6F 38 241,92 237,60 265 181 136,5 168,5 32
40-20M-115 Grauguß 6F 40 254,65 250,33 275 203 136,5 168,5 32
44-20M-115 Grauguß 6F 44 280,11 275,79 300 210 136,5 168,5 32
48-20M-115 Grauguß 6F 48 305,58 301,26 325 228 136,5 168,5 32
52-20M-115 Grauguß 6F 52 331,04 326,72 350 228 136,5 168,5 32
56-20M-115 Grauguß 6F 56 356,51 352,19 375 228 136,5 168,5 32
60-20M-115 Grauguß 6WF 60 381,97 377,65 405 228 136,5 168,5 38
64-20M-115 Grauguß 6WF 64 407,44 403,12 430 228 136,5 168,5 38
68-20M-115 Grauguß 6WF 68 432,90 428,58 455 228 136,5 168,5 38
72-20M-115 Grauguß 6AF 72 458,37 454,05 480 228 136,5 168,5 38
80-20M-115 Grauguß 6AF 80 509,30 504,98 530 280 136,5 168,5 38
90-20M-115 Grauguß 6AF 90 572,96 568,64 595 280 136,5 168,5 38
112-20M-115 Grauguß 6A 112 713,01 708,70 280 136,5 168,5 38
144-20M-115 Grauguß 6A 144 916,73 912,41 300 136,5 168,5 38
168-20M-115 Grauguß 6A 168 1069,52 1065,21 300 136,5 168,5 38
192-20M-115 Grauguß 6A 192 1222,31 1218,00 300 136,5 168,5 38
216-20M-115 Grauguß 6A 216 1375,10 1370,78 300 136,5 168,5 38

Carrier plate fitted on both sides
on every outer link (= 2 x p)

roller chain attachment M2.1



Carrier plate fitted on both sides
on every outer link (= 2 x p)

roller chain attachment m2.2



Chain-no. pitch inner width bore- middle pin attachment width middle pin
      Ø to   to
        middle bore   top of attachment
p b1 d hM B G
min. H14 +/- 0,2 +/- 1,0 +/- 1,0
K06B-1-M2 9,525 5,72 3,5 9,52 17,60 12,84
K08B-1-M2 12,700 7,75 4,5 13,0 24,00 17,85
K10B-1-M2 15,875 9,65 5,5 16,5 29,50 21,86
K12B-1-M2 19,050 11,68 6,6 21,0 34,80 26,58
K16B-1-M2 25,400 17,02 6,6 23,0 46,40 31,80
K20B-1-M2 31,750 19,56 9,0 30,5 57,75 45,70
K24B-1-M2 38,100 25,40 11,0 36,0 71,50 60,00
K28B-1-M2 44,450 30,99 13,5 36,65 81,45 75,50
K32B-1-M2 50,800 30,99 13,5 47,70 92,80 77,00

Wire rope clips DIN 741

Wire rope clips DIN 741



execution: electro galvanized or stainless steel (AISI316 = V4A = 1.4401)

size size
w w c H L weight
mm Zoll mm mm mm approx kg/pcs.
3 1/8 3,5 21 21 0,010
5 3/16 4,5 24 22 0,014
6 1/4 5,0 28 24 0,018
8 5/16 6,0 35 30 0,033
10 3/8 7,0 42 34 0,061
11 7/16 7,0 44 37 0,077
12/13 1/2 9,0 50 40 0,112
14 9/16 9,0 55 4 0,113
16 5/8 10,5 63 50 0,119
19/20 3/4 10,5 75 53 0,245
22 7/8 12,5 82 60 0,360
26 1 12,5 95 66 0,440
30 1 3/16 14,5 110 75 0,653
34 1 5/16 14,5 120 81 0,787
40 1 9/16 14,5 140 90 0,997

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
18XXH400 6F Stahl 18 181,91 178,87 198 140 145,3 168 32 24,0
19XXH400 6F Stahl 19 192,02 188,97 205 140 145,3 168 32 28,0
20XXH400 6F Stahl 20 202,13 199,08 212 150 145,3 168 32 31,4
21XXH400 6F Stahl 21 212,23 209,19 226 150 145,3 168 32 34,0
22XXH400 6F Stahl 22 222,34 219,29 240 150 145,3 168 32 38,3
24XXH400 6 Stahl 24 242,55 239,50 150 145,3 168 32 45,0
25XXH400 6W Stahl 25 252,66 249,61 150 145,3 168 32 36,0
26XXH400 6W Stahl 26 262,76 259,79 150 145,3 168 32 37,5
27XXH400 6W Grauguß 27 272,87 269,82 150 145,3 168 32 42,0
30XXH400 6W Grauguß 30 303,19 300,14 215 145,3 168 32 46,8
34XXH400 6W Grauguß 34 343,62 340,57 215 145,3 168 32 57,0
40XXH400 6W Grauguß 40 404,25 401,21 215 145,3 168 32 68,0
48XXH400 6W Grauguß 48 485,10 482,06 215 145,3 168 38 88,8
60XXH400 6A Grauguß 60 606,38 603,33 240 145,3 120 38 99,8
72XXH400 6A Grauguß 72 727,66 724,61 240 145,3 120 38 172,0
90XXH400 6A Grauguß 90 909,57 906,52 240 145,3 120 38 242,5



Material: Aluminium 6082 T6 UNI 9006/4



Typ Zähnezahl De Lu L
9-3M 9 7,83 75 100
10-3M 10 8,79 75 100
11-3M 11 9,74 75 100
12-3M 12 10,70 100 125
13-3M 13 11,65 100 125
14-3M 14 12,61 100 125
15-3M 15 13,56 100 125
16-3M 16 14,52 125 155
17-3M 17 15,47 125 155
18-3M 18 16,43 125 155
19-3M 19 17,38 125 155
20-3M 20 18,34 150 165
21-3M 21 19,25 150 165
22-3M 22 20,25 150 165
23-3M 23 21,20 150 165
24-3M 24 22,16 150 165
25-3M 25 23,11 150 165
26-3M 26 24,07 150 165
27-3M 27 25,02 150 165
28-3M 28 25,98 150 165
29-3M 29 26,93 150 165
30-3M 30 27,89 175 183
31-3M 31 28,84 175 183
32-3M 32 29,80 175 183
33-3M 33 30,75 175 183
34-3M 34 31,71 175 183
35-3M 35 32,66 175 183
36-3M 36 33,62 200 200
37-3M 37 34,57 200 200
38-3M 38 35,53 200 200
39-3M 39 36,48 200 200
40-3M 40 37,44 200 200
42-3M 42 39,34 200 200
44-3M 44 41,26 200 200
45-3M 45 42,21 200 200
48-3M 48 45,08 200 200
50-3M 50 46,99 200 200
52-3M 52 48,90 200 200
54-3M 54 50,81 200 200
56-3M 56 52,72 200 200
60-3M 60 56,54 200 200
62-3M 62 58,45 200 200
64-3M 64 60,36 200 200
66-3M 66 62,27 200 200
68-3M 68 64,18 200 200
70-3M 70 66,09 200 200
72-3M 72 67,99 200 200


bent plate fitted on one side
on every outer link (= 2 x p)

roller chain K2.1

bent plate fitted on both sides
on every outer link (= 2 x p)

roller chain K2.2



Chain-no. pitch inner width bore- midlle bore middle bore middle pin attachment width total width
Ø to to to
middle bore middle chain top of attachment
p b1 d f f f/2 hk B G G/2
min. H14 +/-0,5 +/- 1,0 +/- 0,4 +/- 1,0 +/- 1,0
K06B-1-K2 9,525 5,72 3,5 19,05 9,525 6,5 17,60 26,52 13,26
K08B-1-K2 12,700 7,75 4,5 25,4 12,7 8,9 24,00 35,20 17,60
K10B-1-K2 15,875 9,65 5,5 31,8 15,9 10,3 29,50 45,80 22,90
K12B-1-K2 19,050 11,68 6,6 38,1 19,05 13,5 34,80 52,40 26,20
K16B-1-K2 25,400 17,02 6,6 50,8 25,4 15,9 46,40 72,60 36,30
K20B-1-K2 31,750 19,56 9,0 63,5 31,75 19,8 57,75 100 50
K24B-1-K2 38,100 25,40 11,0 76,2 38,1 26,7 71,50 128 64
K28B-1-K2 44,450 30,99 13,5 88,9 44,45 28,6 81,45 156 78
K32B-1-K2 50,800 30,99 13,5 101,6 50,80 31,8 92,80 154 77

Thimbles DIN 3090

Thimbles DIN 3090

execution: electro galvanized or stainless steel (AISI316 = V4A = 1.4401)

w H L a
mm mm mm mm
3 24 16 9,5
4 28 19 11,5
5 35 22 14,0
6 40 27 17,0
8 49 31 19,0
10 55 34 22,0
12 66 42 26,0
14 78 48 30,0
16 90 55 36,0
18 100 65 43,0
20 110 76 50,0
22 118 81 55,0
24 125 85 59,0
26 140 99 66,0
28 150 115 75,0
30 159 117 80,0

Material: Aluminium 6082 T6 UNI 9006/4

Typ Zähnezahl De Lu L
MXL10 10 5,97 50 75
MXL11 11 6,60 50 75
MXL12 12 7,26 50 75
MXL13 13 7,90 50 75
MXL14 14 8,56 50 75
MXL15 15 9,19 50 75
MXL16 16 9,83 50 75
MXL17 17 10,49 50 75
MXL18 18 11,12 50 75
MXL19 19 11,78 90 120
MXL20 20 12,42 90 120
MXL21 21 13,08 90 120
MXL22 22 13,72 125 140
MXL23 23 14,38 125 140
MXL24 24 15,01 125 140
MXL25 25 15,67 125 140
MXL26 26 16,31 125 140
MXL27 27 16,70 125 140
MXL28 28 16,94 125 140
MXL29 29 18,24 125 140
MXL30 30 18,90 125 140
MXL32 32 20,19 125 140
MXL34 34 21,49 125 140
MXL35 35 22,12 132 140
MXL36 36 22,78 132 140
MXL38 38 24,08 132 140
MXL40 40 25,37 132 140
MXL42 42 26,67 140 140
MXL44 44 27,94 140 140
MXL45 45 28,60 140 140
MXL48 48 30,53 140 140
MXL50 50 32,33 140 140
MXL60 60 38,30 160 160
MXL64 64 40,89 160 160
MXL65 65 41,53 160 160
MXL70 70 44,78 160 160
MXL72 72 46,05 160 160
MXL75 75 48,01 160 160
MXL90 90 57,71 160 160
MXL110 110 70,64 160 160


Material: Aluminium 6082 T6 UNI 9006/4

Typ Zähnezahl De Lu L
12-5M 12 17,96 150 165
13-5M 13 19,55 150 165
14-5M 14 21,14 175 183
15-5M 15 22,73 175 183
16-5M 16 24,32 175 183
17-5M 17 25,92 175 183
18-5M 18 27,51 200 200
19-5M 19 29,10 200 200
20-5M 20 30,69 200 200
21-5M 21 32,28 200 200
22-5M 22 33,87 200 200
23-5M 23 35,47 200 200
24-5M 24 37,06 200 200
25-5M 25 38,65 200 200
26-5M 26 40,24 200 200
27-5M 27 41,83 200 200
28-5M 28 43,42 200 200
29-5M 29 45,01 200 200
30-5M 30 46,60 200 200
31-5M 31 48,20 200 200
32-5M 32 49,79 200 200
33-5M 33 51,38 200 200
34-5M 34 52,97 200 200
35-5M 35 54,56 200 200
36-5M 36 56,16 200 200
38-5M 38 59,34 200 200
40-5M 40 62,52 200 200
42-5M 42 65,71 200 200
44-5M 44 68,89 200 200
45-5M 45 70,48 200 200
46-5M 46 72,07 200 200
48-5M 48 75,25 200 200
50-5M 50 78,43 200 200
54-5M 54 84,80 200 200
60-5M 60 94,35 200 200
62-5M 62 97,54 200 200
72-5M 72 113,45 200 200


gearwheel module 4

gearwheel modul 4

gearwheel module 4

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight

Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

56

48

35

60

14

0,60

13

60

52

40

60

14

0,76

14

64

56

45

60

14

0,92

15

68

60

45

60

14

1,02

16

72

64

50

60

15

1,20

17

76

68

50

60

15

1,30

18

80

72

50

60

15

1,45

19

84

76

60

60

15

1,63

20

88

80

60

60

15

1,80

21

92

84

70

60

20

2,20

22

96

88

70

60

20

2,40

23

100

92

75

60

20

2,60

24

104

96

75

60

20

2,80

25

108

100

75

60

20

2,96

26

112

104

75

60

20

3,47

27

116

108

75

60

20

3,97

28

120

112

75

60

25

3,57

29

124

116

75

60

25

3,80

30

128

120

75

60

25

4,00

31

132

124

80

60

25

4,31

32

136

128

80

60

25

4,62

33

140

132

80

60

25

4,86

34

144

136

80

60

25

5,13

35

148

140

80

60

25

5,40

36

152

144

80

60

25

5,60

37

156

148

80

60

25

5,89

38

160

152

80

60

25

6,16

39

164

156

80

60

25

6,40

40

168

160

80

60

25

6,72

45

188

180

80

60

25

4,00

48

200

192

80

60

25

9,50

50

208

200

80

60

25

10,00

60

248

240

100

60

25

15,50

65

268

260

100

60

25

17,50


Please send us your inquiry: info@kettentechnik.de

eye nut DIN 582

ringmutter din 582

execution: eye nut DIN 582, steel electro galvanized

size       max. load max. load

  L l t for straight pull
for 45° pull
weight
  mm mm mm kg kg approx kg/St.
M6 36 20 8 50 25 0,050
M8 36 20 8 85 42 0,050
M10 45 25 10 160 80 0,090
M12 54 30 12 250 125 0,160
M14 63 35 14 290 145 0,200
M16 63 35 14 400 200 0,240
M18 76 40 17 480 240 0,300
M20 76 40 17 630 315 0,360
M22 80 47 20 650 325 0,500
M24 90 50 20 800 400 0,700
M27 98 54 22 1250 625 0,720
M30 108 65 24 1600 800 1,320





Material: Aluminium 6082 T6 UNI 9006/4 bzw. Stahl C40 (bitte im Auftrags-/Anfragestatus) mit angeben



Typ Zähnezahl De Lu L
XL10 10 15,66 125 140
XL11 11 17,28 125 140
XL12 12 18,90 125 140
XL13 13 20,51 125 140
XL14 14 22,13 132 140
XL15 15 23,75 132 140
XL16 16 25,36 140 140
XL17 17 26,98 140 140
XL18 18 28,60 140 140
XL19 19 30,22 140 140
XL20 20 31,83 140 140
XL21 21 33,45 160 160
XL22 22 35,07 160 160
XL23 23 36,60 160 160
XL24 24 38,30 160 160
XL25 25 39,93 160 160
XL26 26 41,53 160 160
XL27 27 43,15 160 160
XL28 28 44,77 160 160
XL29 29 46,39 160 160
XL30 30 48,00 160 160
XL32 32 51,24 160 160
XL34 34 54,47 160 160
XL35 35 56,09 160 160
XL36 36 57,70 160 160
XL38 38 60,94 160 160
XL40 40 64,17 160 160
XL42 42 67,41 160 160
XL44 44 70,64 160 160
XL45 45 72,26 160 160
XL48 48 77,11 160 160
XL50 50 80,33 160 160
XL60 60 96,51 160 160
XL64 64 102,95 160 160
XL65 65 104,56 160 160
XL70 70 112,68 160 160
XL72 72 115,92 160 160


eye bolt DIN 580

Eye bolt DIN 580

execution: eye bolt DIN 580, steel electro galvanized



size         max. load max. load
  L l hp wp for straight pull
for 45° pull
weight
  mm mm mm mm     approx kg/pcs..
M6 36 20 15 8 50 25 0,050
M8 36 20 15 8 85 42 0,060
M10 45 25 18 10 160 80 0,110
M12 54 30 22 12 250 125 0,180
M14 63 35 24 14 290 145 0,280
M16 63 35 26 14 400 200 0,280
M18 76 40 28 16 480 240 0,400
M20 76 40 30 16 630 315 0,450
M22 80 47 38 18 650 325 0,640
M24 90 50 38 20 800 400 0,670
M27 98 54 38 20 1250 625 0,880
M30 108 65 45 24 1600 800 1,660





Material: Aluminium 6082 T6 UNI 9006/4 bzw. Stahl C40 (bitte im Auftrags-/Anfragestatus mit angeben)



Typ Zähnezahl De Lu L
L10 10 29,56 140 140
L11 11 32,59 140 140
L12 12 35,62 160 160
L13 13 38,65 160 160
L14 14 41,68 160 160
L15 15 44,72 160 160
L16 16 47,75 160 160
L17 17 50,78 160 160
L18 18 53,81 160 160
L19 19 56,84 160 160
L20 20 59,88 160 160
L21 21 62,91 160 160
L22 22 65,94 160 160
L23 23 68,97 160 160
L24 24 72,00 160 160
L27 27 81,10 160 160
L30 30 90,20 160 160


gearwheel module 5

gearwheel module 5

gearwheel module 5

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight

Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

70

60

45

75

16

1,16

13

75

65

50

75

16

1,45

14

80

70

55

75

20

1,68

15

85

75

60

75

20

2,10

16

90

80

65

75

20

2,36

17

95

85

70

75

20

2,75

18

100

90

70

75

20

3,00

19

105

95

70

75

20

3,25

20

110

100

80

75

20

3,80

21

115

105

80

75

25

4,10

22

120

110

80

75

25

4,43

23

125

115

90

75

25

5,04

24

130

120

90

75

25

5,39

25

135

125

90

75

25

5,74

26

140

130

100

75

25

6,30

27

145

135

100

75

25

6,84

28

150

140

100

75

25

7,14

29

155

145

100

75

25

7,77

30

160

150

100

75

25

8,39

32

170

160

110

75

25

9,30

36

190

180

110

75

25

11,40

38

200

190

110

75

30

13,00

40

210

200

110

75

30

14,00

42

220

210

120

75

25

12,20

55

285

275

120

75

30

24,50

60

310

300

120

75

30

28,50


Please send us your inquiry: info@kettentechnik.com

Kettenbügel DIN 5699 / DIN 745

chain brackets DIN 5699 / DIN 745

pitch               pulling force testing force
breaking load
weight
e1 b1 d1 d3 d4 h1 h3 l1 DIN764* DIN764** kN kN kN approx kg/pcs.
mm mm mm mm mm mm mm mm + DIN766         incl. nuts
35 59 10 13 M10 23 43 25 10 10 20 53 0,14
45 75 13 17 M12 28 53 30 10 13 16 32 86 0,26
56 92 16 19 M14 34 64 35 13 16 25 50 127 0,42
63 105 18 23 M16 37 71 40 16 18 32 64 167 0,65
70 116 20 28 M20 42 80 45 18 20 40 80 203 1,00
80 132 23 31 M20 47 89 45 20 23 50 100 264 1,22
91 149 26 34 M24 52 99 55 23 26 63 126 332 1,86
105 173 30 38 M24 60 114 55 26 30 85 170 450 2,50
126 206 36 44 M30 71 134 65 30 36 125 250 635 4,40
136 224 39 50 M36 76 146 75 33/36/39 39 140 280 757 6,3
147 241 42 50 M36 81 157 75 36/39/42 42 170 340 871 7,30






gearwheel module 6

gearwheel module 6

gearwheel module 6

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight

Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

84

72

54

80

20

1,70

14

96

84

65

80

20

1,60

15

102

90

70

80

20

3,00

16

108

96

75

80

20

3,50

18

120

108

80

80

20

4,20

20

132

120

90

80

20

5,30

23

150

138

110

80

25

8,00

24

156

144

110

80

25

7,85

25

162

150

110

80

25

8,50

30

192

180

110

80

25

11,40

40

252

240

120

80

25

16,00


Please send us your inquiry: info@kettentechnik.com


16B_1_special_1b1
16B_1_special_2b_light
16B_1_special_3a_jpg
