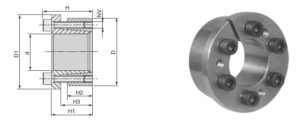

Locking assemblies series KLAB

klab
  • self-centering
  • rapid maintenance and assembly
  • for medium-to-high torque
  • self-locking





type Performances  Surface pressures
d D D1 H3 H1 H H2 Mt (Nm) Ta (KN)
KLAB019 19 47 56 22 28 34 17 274 28
KLAB020 20 47 56 22 28 34 17 284 32
KLAB022 22 47 56 22 28 34 17 314 32
KLAB024 24 50 59 22 28 34 17 401 32
KLAB025 25 50 59 22 28 34 17 441 34
KLAB028 28 55 64 22 28 34 17 490 34
KLAB030 30 55 64 22 28 34 17 529 34
KLAB032 32 60 69 22 28 34 17 755 46
KLAB035 35 60 69 22 28 34 17 824 46
KLAB038 38 65 74 22 28 34 17 892 46
KLAB040 40 65 74 22 28 34 17 941 46
KLAB045 45 75 84 25 33 41 20 1716 64
KLAB050 50 80 89 25 33 41 20 1893 85
KLAB055 55 85 94 25 33 41 20 2403 85
KLAB060 60 90 99 25 33 41 20 2648 85
KLAB065 65 95 104 25 33 41 20 3188 85
KLAB070 70 110 119 30 40 50 24 4905 119
KLAB075 75 115 124 30 40 50 24 5150 119
KLAB080 80 120 129 30 40 50 24 5490 119
KLAB085 85 125 134 30 40 50 24 6620 132
KLAB090 90 130 139 30 40 50 24 6960 132
KLAB095 95 135 144 30 40 50 24 8190 132
KLAB100 100 145 154 32 44 56 26 10100 170
KLAB110 110 155 164 32 44 56 26 11030 170
KLAB120 120 165 174 32 44 56 26 13600 200
KLAB130 130 180 189 40 52 64 34 19000 270
KLAB140 140 190 199 40 54 68 34 21800 270
KLAB150 150 200 209 40 54 68 34 25600 320
