Duplex platewheels 16B-2 DIN 8187

duplex platewheel

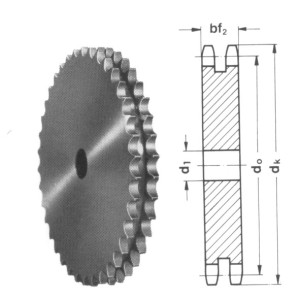

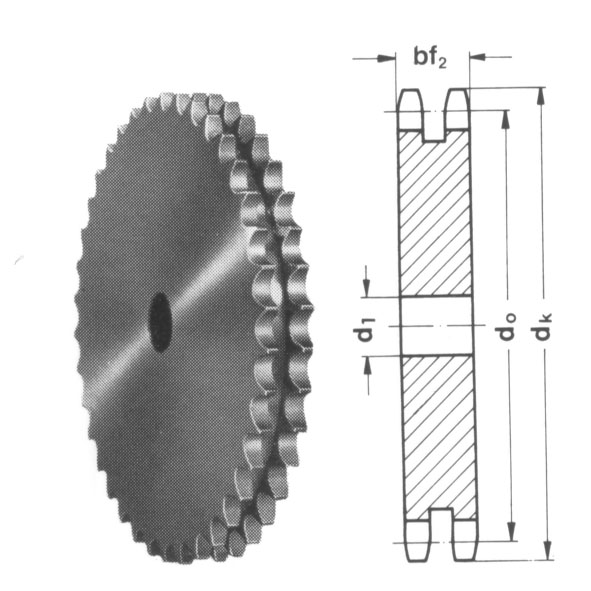

  • ISO-No.: 16B-2 (1“ x 17,02mm)
  • pitch: 25,4 mm
  • inner width: 17,02 mm
  • Roller-dia.: 15,88 mm
  • tooth width bf2: 47,7 mm
  • ba 2,5 mm (radius width)
  • rx 26,0 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 66,37 77,0 16 0,71
9 74,27 85,0 16 0,97
10 82,19 93,0 16 1,27
11 90,14 99,5 20 1,57
12 98,14 109,0 20 1,94
13 106,12 117,0 20 2,36
14 114,15 125,0 20 2,81
15 122,17 133,0 20 3,31
16 130,20 141,0 20 3,84
17 138,22 149,0 20 4,41
18 146,28 157,0 20 5,01
19 154,33 165,2 20 5,66
20 162,38 173,2 20 6,34
21 170,43 181,2 25 7,00
22 178,48 189,3 25 7,76
23 186,53 197,5 25 8,56
24 194,59 205,5 25 9,40
25 202,66 213,5 25 10,28
26 210,72 221,6 25 11,20
27 218,79 229,6 25 12,15
28 226,85 237,7 25 13,14
29 234,92 245,8 25 14,17
30 243,00 254,0 25 15,24
31 251,08 262,0 25 16,35
32 259,13 270,0 25 17,50
33 267,21 278,5 25 18,68
34 275,28 287,0 25 19,90
35 283,36 296,2 25 21,16
36 291,44 304,6 25 22,46
37 299,51 312,6 25 23,80
38 307,59 320,7 25 25,18
39 315,67 328,8 25 26,59
40 323,73 336,9 25 28,04
42 339,90 353,0 25 31,07
43 347,98 361,1 25 32,66
44 356,06 369,1 25 34,24
45 364,12 377,1 25 35,89
46 372,21 385,2 30 37,56
48 388,36 401,3 30 41,06
50 404,52 417,4 30 44,70
51 412,60 425,5 30 46,55
52 420,67 433,6 30 48,40
55 444,93 457,9 30 54,38
56 453,01 466,0 30 56,24
57 461,07 474,000,1 30 58,35
60 485,32 498,3 30 64,90
62 501,50 514,5 30 69,46
65 525,73 538,8 30 76,59
68 549,98 562,9 30 84,07
70 566,14 579,2 30 89,24
72 582,32 595,4 30 94,60
75 606,55 619,7 30 102,85
76 614,65 627,0 30 105,69
80 646,96 660,0 30 117,43
85 687,40 699,9 30 132,96
90 727,81 740,3 30 149,46
95 768,22 781,1 30 166,91
100 808,63 821,1 30 181,33
110 889,48 902,0 30 233,52
114 921,81 934,3 40 242,01
120 970,33 982,8 40 280,17
125 1010,73 1023,2 40 291,84
